ASDT SENDES DAU-K10 – stationäres Drohnenabwehrsystem (C-UAS)
Fest installiertes Drohnenerkennungssystem für den Dauerbetrieb rund um die Uhr. 360°-Detektion bis 10 km, gleichzeitiges Tracking mehrerer Drohnen, IP55, optional erweiterbar um das Neutralisierungsmodul SENDES SJ. Für den dauerhaften Schutz kritischer Infrastrukturen.
Beschreibung

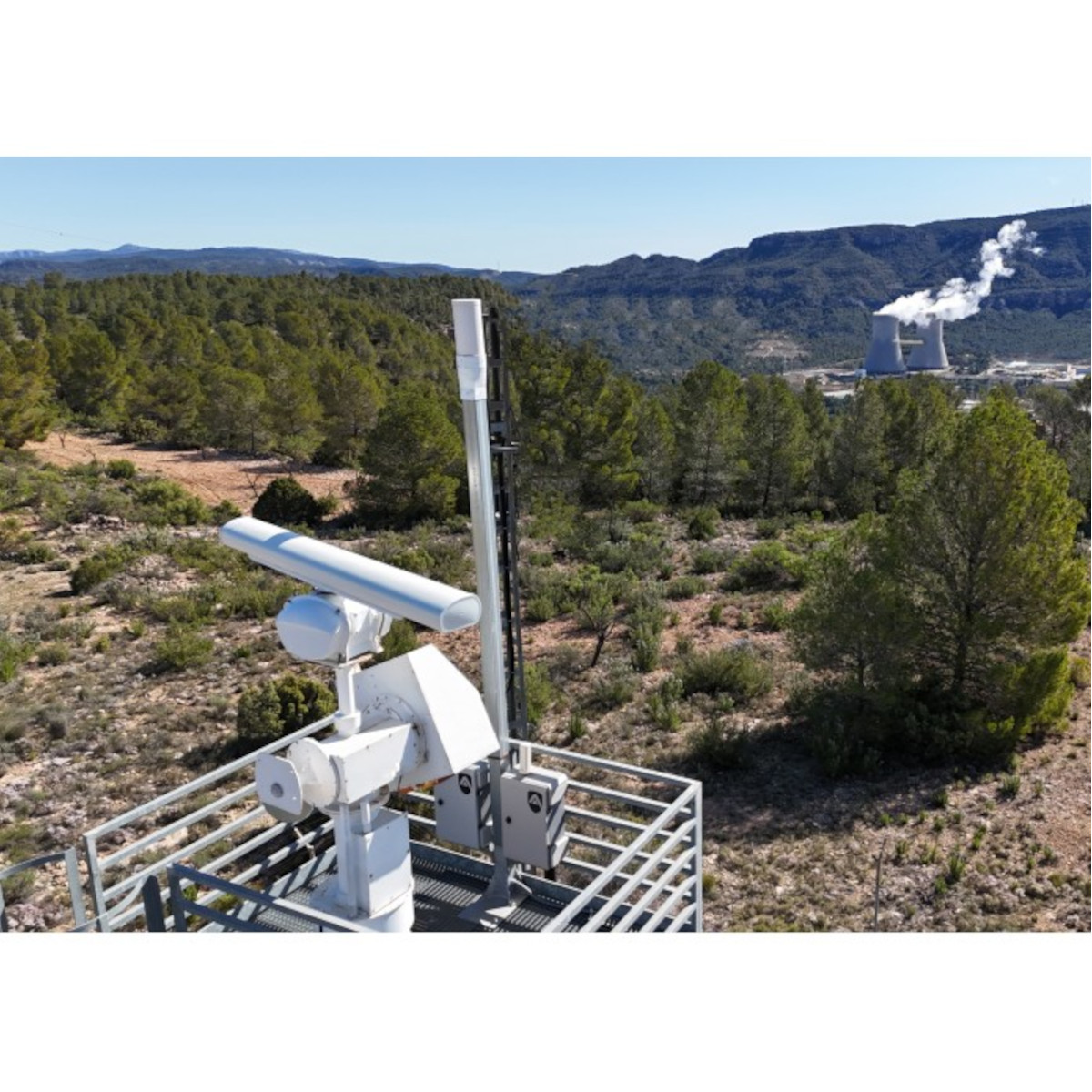

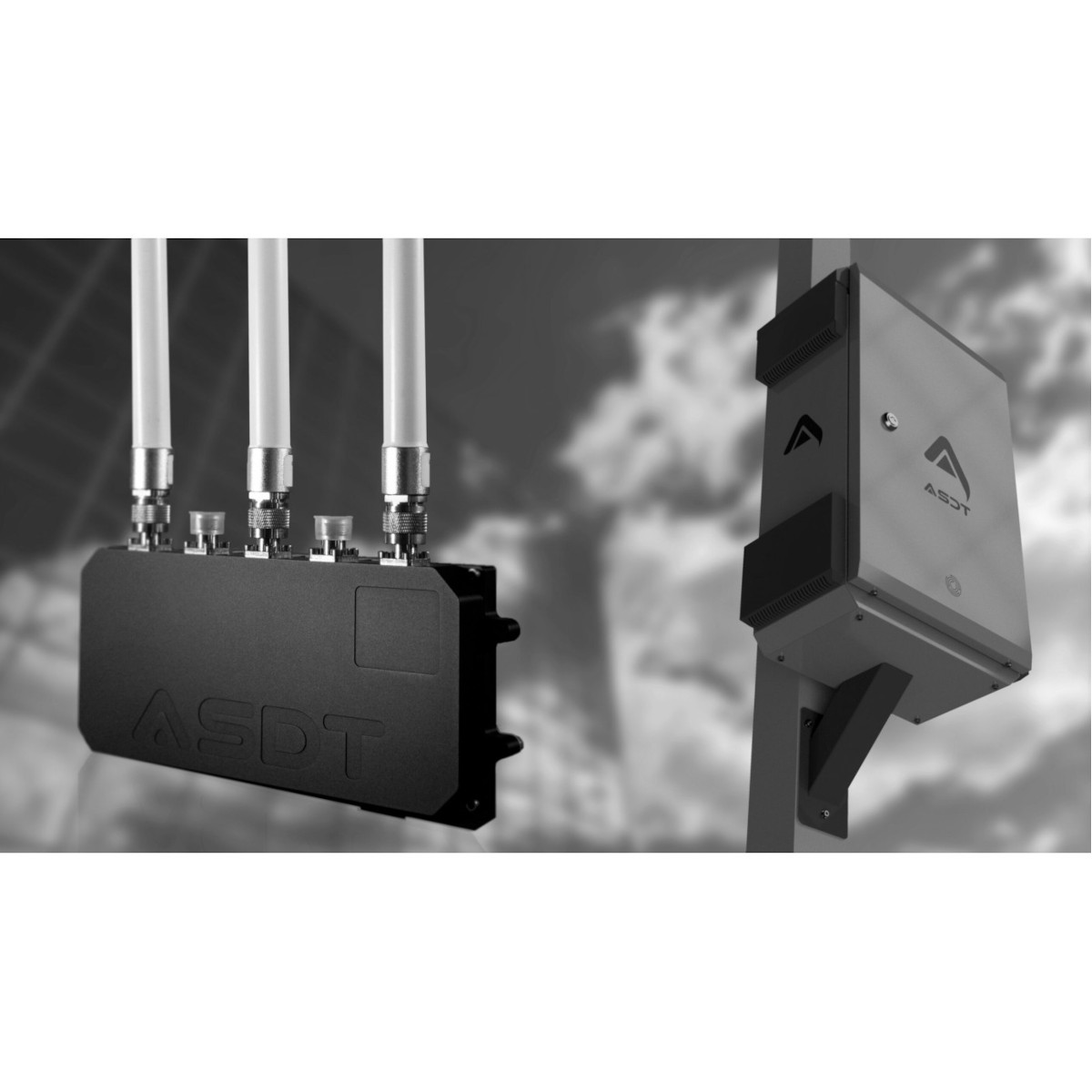

Der ASDT SENDES DAU-K10 ist die Festinstallation für Standorte, die permanent gegen unerwünschte Drohnen geschützt werden müssen. Das modulare System überwacht den Luftraum in alle Richtungen bis zu 10 Kilometer weit, läuft mit Schutzart IP55 wetterfest 365 Tage im Jahr und lässt sich auf Masten, Dächern, Türmen oder einem Schnellaufbau-Stativ montieren. Der Schaltschrank misst 400 x 208 x 600 mm und wiegt 18 kg, die omnidirektionale Antenne mit 200 mm Durchmesser und 400 mm Höhe kommt auf 4 kg und wird über bis zu 4 m LMR400-Kabel angeschlossen.
Das System besteht aus vier aufeinander abgestimmten Komponenten:
- SENDES DAU-K10 – die Detektionseinheit. Die Standardversion dekodiert in Echtzeit DJI-Drohnen über die Protokolle Lightbridge und OcuSync (2,4 und 5,8 GHz) sowie Remote-ID-Signale. Die Full-Version erkennt zusätzlich WiFi-Drohnen (2,4 GHz), ADS-B-Transponder (1.090 MHz) und weitere Funkprotokolle auf 900, 1.400, 2.400 und 5.800 MHz, darunter Modelle von Autel Robotics, Parrot und Yuneec.
- SENDES SJ (optional) – das Neutralisierungsmodul, wahlweise als SJ-90 mit gerichteten Antennen für vier 90°-Sektoren oder als SJ-360 mit Rundumabdeckung. Es stört selektiv die Steuer- und GNSS-Verbindung der erkannten Drohne und zwingt sie so zur Return-to-Home-Prozedur oder zur Notlandung. Funk, WiFi und Bluetooth in der Umgebung bleiben dabei weitgehend unbeeinträchtigt.
- SENDES Gate – die browserbasierte Bedienoberfläche für PC, Tablet und Smartphone.
- SENDES Core – das KI-gestützte Herzstück des SENDES Ecosystems, das alle Detektoren und Störmodule vernetzt, die Daten auswertet und Alarme auslöst. Wahlweise On-Premise auf eigenen Servern oder als SaaS bei ASDT.
Jede erkannte Drohne wird mit Marke, Modell, Seriennummer der Flugsteuerung, Flughöhe, Geschwindigkeit, Kommunikationsprotokoll, Startposition und Pilotenstandort auf der Karte dargestellt, auch wenn mehrere Fluggeräte gleichzeitig unterwegs sind. Über die Friend-or-Foe-Filterung werden eigene oder freigegebene Drohnen ausgeblendet. Individuell definierte Schutzzonen lösen bei Verletzung automatisch Benachrichtigungen aus, und alle Ereignisse stehen als Bericht in PDF, KML oder XLSX zur Verfügung. Die Neutralisierung kann, sofern ein SJ-Modul verbaut ist, aus SENDES Gate heraus manuell oder anhand vordefinierter Flugparameter automatisch ausgelöst werden.
Für den Betrieb werden ein Stromanschluss mit 220 bis 240 V (alternativ 12 V DC über Wechselrichter) sowie eine Internetverbindung über Ethernet RJ45 oder 3G/4G LTE benötigt. Die Detektionseinheit nimmt maximal 70 W auf und arbeitet von minus 20 bis plus 55 °C.
Ihre Vorteile auf einen Blick
- Fest installiertes C-UAS-System für den 24/7-Dauerbetrieb, IP55
- 360°-Rundumerkennung mit bis zu 10 km Reichweite (DJI, optimale Bedingungen)
- Standardversion: DJI Lightbridge und OcuSync, Remote ID
- Full-Version: zusätzlich WiFi, ADS-B und RF auf 900, 1.400, 2.400 und 5.800 MHz
- Gleichzeitiges Tracking mehrerer Drohnen mit vollständiger Telemetrie, Pilotenstandort und Startposition
- Optionales Neutralisierungsmodul SENDES SJ-90 oder SJ-360, Standard bis 20 W oder Advanced bis 50 W je Kanal
- KI-gestützte Auswertung (SENDES Core), Friend-or-Foe-Filter, Zonenalarme
- Berichtsexport in PDF, KML und XLSX
- Montage auf Mast, Dach, Turm oder Schnellaufbau-Stativ
- Browserbasierte Bedienung ohne Softwareinstallation, On-Premise oder SaaS
- Konform mit STANAG 2345 Edition 4 und EU-Richtlinie 2013/35/EU
Technische Daten
Detektionseinheit SENDES DAU-K10
| Merkmal | Wert |
|---|---|
| Herstellerbezeichnung | ASDT SENDES DAU-K10 (Versión estándar / Versión full) |
| Systemtyp | Stationäres C-UAS-System (Detektion, Identifikation, Tracking) |
| Hersteller | ASDT Systems Europe S.L., Spanien |
| Technologie | Echtzeit-Dekodierung von Funkfrequenzen und Entschlüsselung der Drohnenkommunikation |
| Abmessungen | Schaltschrank 400 x 208 x 600 mm (L x B x H), Antenne 200 x 400 mm (Ø x H), LMR400-Kabel bis 4 m |
| Gewicht | Schaltschrank ca. 18 kg, Antenne ca. 4 kg, Kabel 100 g/m |
| Installation | stationär auf Mast, Dach, Turm oder Schnellaufbau-Stativ |
| Detektionsmodule Standard | DJI 2,4 und 5,8 GHz (Lightbridge, OcuSync), Remote ID 2,4 GHz |
| Detektionsmodule Full | zusätzlich WiFi 2,4 GHz, ADS-B 1.090 MHz, RF 900 / 1.400 / 2.400 / 5.800 MHz |
| Reichweite (optimale Bedingungen) | DJI bis 10 km, Remote ID bis 4 km, WiFi bis 800 m, RF bis 1.000 m, ADS-B mehrere zehn Kilometer |
| Antenne | omnidirektional, 360° |
| Ausgegebene Daten | Marke und Modell, Seriennummer der Flugsteuerung, Koordinaten von Drohne, Pilot und Startpunkt, Geschwindigkeit, Flughöhe, Kommunikationsprotokoll |
| Stromversorgung | 220 bis 240 V AC oder 12 V DC (Wechselrichter erforderlich) |
| Leistungsaufnahme | max. 70 W |
| Konnektivität | Ethernet RJ45 (feste IP) und/oder 3G / 4G LTE |
| Bedienung | SENDES Gate im Browser (PC, Tablet, Smartphone) |
| Software | SENDES Ecosystem: Friend-or-Foe-Filter, Zonen mit Alarmierung, Berichte PDF/KML/XLSX; On-Premise oder SaaS |
| Schutzart | IP55 |
| Betriebstemperatur | minus 20 bis plus 55 °C |
| Normen | STANAG 2345 Edition 4, EU-Richtlinie 2013/35/EU; Hersteller zertifiziert nach ISO 9001 und ISO 14001 |
Optionales Neutralisierungsmodul SENDES SJ
| Merkmal | SENDES SJ-90 | SENDES SJ-360 |
|---|---|---|
| Abdeckung | gerichtet, 90° je Sektor in vier Richtungen | omnidirektional, 360° |
| Abmessungen | Schaltschrank 300 x 150 x 400 mm, Antenne 312 x 67 x 198 mm, Kabel bis 12 m | Schaltschrank 300 x 150 x 400 mm, Antenne 312 x 67 x 798 mm, Kabel bis 12 m |
| Gewicht | Schaltschrank ca. 9 kg, Antenne ca. 5 kg je Sektor | Schaltschrank ca. 9 kg, Antenne ca. 5 kg |
| Störbänder | 1,6 / 2,4 / 5,8 GHz ab Werk, optional 5,2 GHz | 1,6 / 2,4 / 5,8 GHz ab Werk, optional 400 MHz, 900 MHz, 1,2 / 1,4 / 5,2 GHz |
| Sendeleistung | Standard bis 20 W je Kanal, Advanced bis 50 W je Kanal | |
| Leistungsaufnahme | Standard bis 40 W je Kanal, Advanced bis 90 W je Kanal | |
| Wirkdistanz (Pilot in 1.000 m) | Standard bis ca. 600 m, Advanced bis ca. 800 m | Standard bis ca. 500 m, Advanced bis ca. 700 m |
| Antennengewinn | 7 bis 15 dBi je Antenne, Öffnungswinkel 50 bis 90° x 15 bis 50° | 1 bis 5 dBi |
| Stromversorgung | 220 bis 240 V AC | |
| Konnektivität | Ethernet RJ45 (feste IP) und/oder 3G / 4G LTE | |
| Schutzart, Temperatur | IP55, minus 20 bis plus 55 °C | |
| Auslösung | manuell über SENDES Gate und/oder automatisch nach vordefinierten Flugparametern | |
Einsatzbereiche
Kritische Infrastrukturen, Flughäfen und Häfen, Regierungsgebäude, militärische Liegenschaften, Justizvollzugsanstalten, Grenzsicherung, Industrieanlagen, Kernkraftwerke, Raffinerien und Kraftwerke, Stadien und Veranstaltungsorte mit dauerhaftem Schutzbedarf.
Hinweis
Ohne das optionale SJ-Modul arbeitet das System als reines Detektions- und Tracking-System. Der Einsatz von Störsendern (Jamming) unterliegt in Deutschland und der EU strengen gesetzlichen Beschränkungen und ist in der Regel nur Behörden und Organisationen mit Sicherheitsaufgaben gestattet. Die tatsächliche Reichweite hängt von Gelände, Abschattungen, Störquellen und dem Funkprotokoll der Drohne ab. Wir beraten Sie zur passenden Konfiguration. Ausstattungsvariante, Preis und Lieferumfang auf Anfrage.
