ASDT SENDESCOPE - Full Solution – mobiles Drohnendetektionssystem (C-UAS)

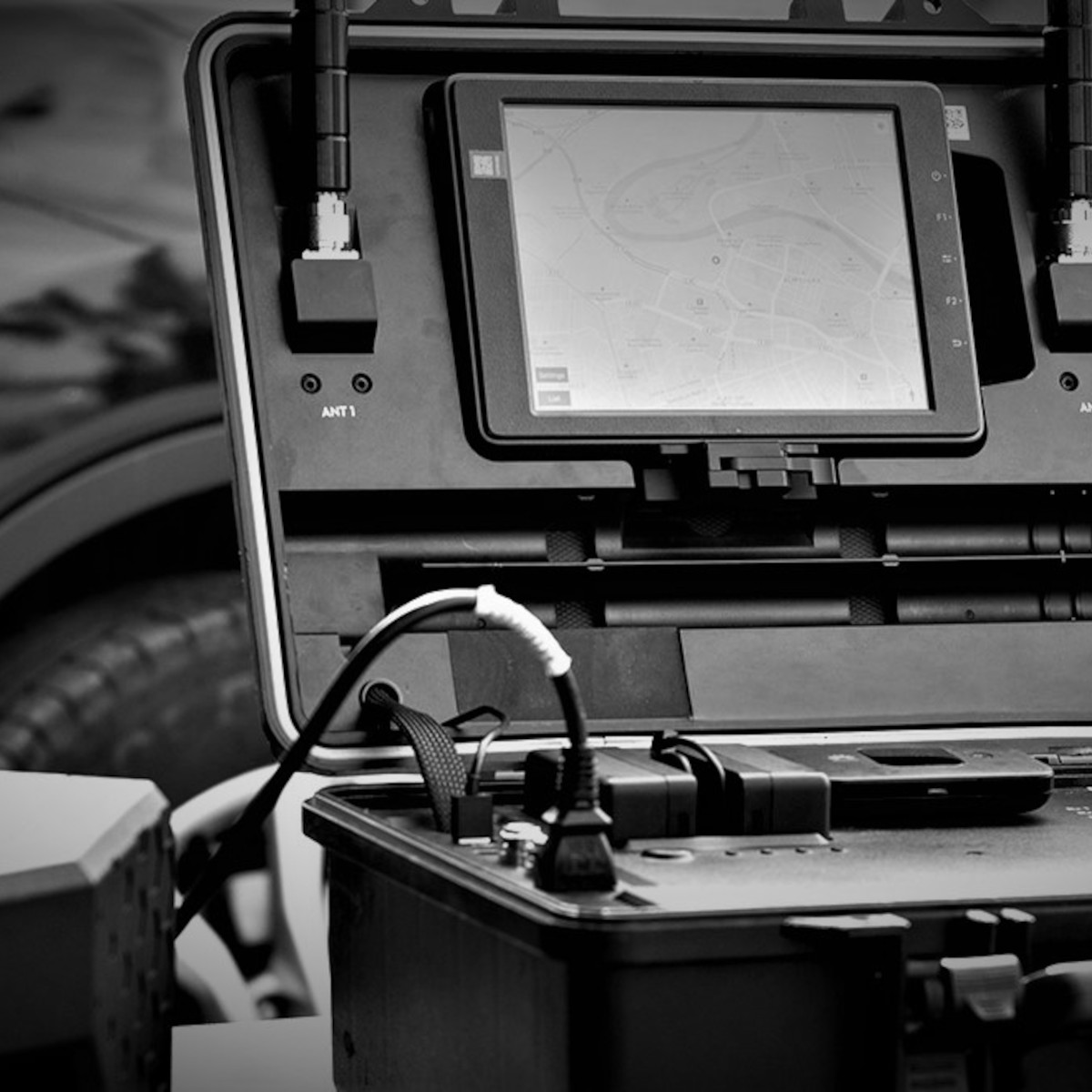

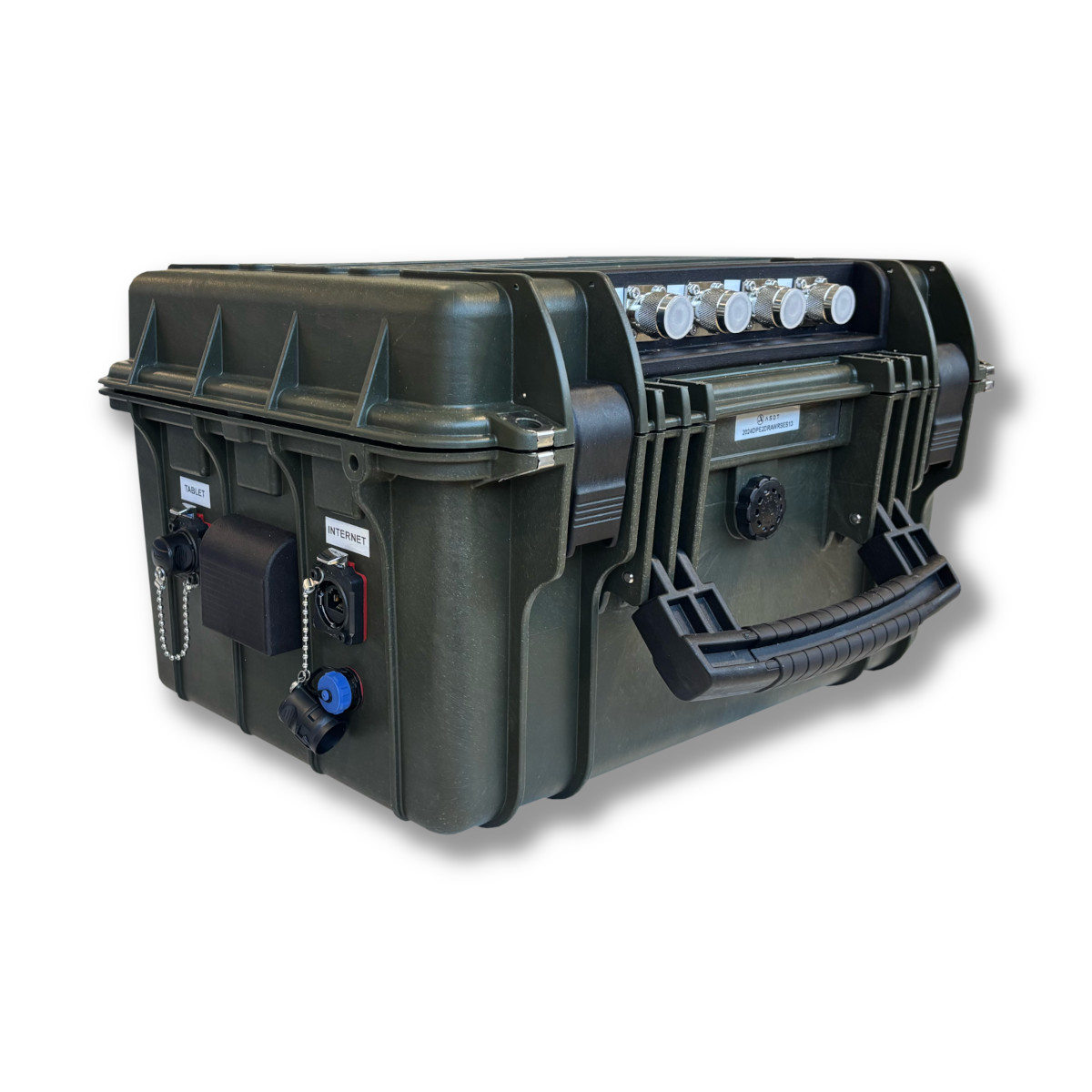

Das mobile Drohnendetektionssystem im robusten Transportkoffer überwacht den Luftraum ohne feste Infrastruktur. Antennen, Rugged-Tablet, GNSS-Empfänger, 4G/LTE-Kommunikation und interne Batterie sind im Koffer integriert, der Aufbau dauert typisch zwei bis drei Minuten. Erkannt werden kommerzielle und FPV-Drohnen über vier Detektionsverfahren – protokollabhängig einschließlich Position der Drohne und des Piloten. Das System ist für temporäre Lagen konzipiert: Veranstaltungen, offizielle Termine, Sicherheitsoperationen und sensible Bereiche.
|
bis 5 km
Identifikation und Geolokalisierung
|
bis 4 h
autonomer Betrieb je Akkuladung
|
ca. 15 kg
Systemgewicht im Koffer
|
Vier Detektionsverfahren in einem Gerät
Die Auswertung proprietärer Kommunikationslinks – darunter Lightbridge und OcuSync – erlaubt bei kompatiblen Protokollen die Geolokalisierung von Drohne und Pilot. Parallel dekodiert das System die Kennungs- und Positionsdaten Remote-ID-fähiger Luftfahrzeuge. Nicht kooperative kommerzielle und FPV-Drohnen werden über hinterlegte RF-Fingerprints als Präsenz erfasst, unter anderem Modelle von DJI, Autel, Parrot, Xiaomi und Yuneec. Ein ADS-B-Empfänger stellt zusätzlich bemannte Luftfahrzeuge im überwachten Luftraum dar.
Rundum-Abdeckung von 900 MHz bis 5,8 GHz
Omnidirektionale Antennen decken den Bereich von 900 MHz bis 5,8 GHz ohne Ausrichtung oder Nachführung ab. Für eine sektorale Lokalisierung lässt sich optional ein 45°-RF-Modul ergänzen, das die Richtungsbestimmung verbessert. Alle Reichweitenangaben sind Richtwerte und hängen von Gelände, Abschattung, elektromagnetischen Störungen, Drohnentechnologie, Frequenz und den installierten Detektionsmodulen ab.
Drei Betriebsarten für unterschiedliche Lagen
Im lokalen Modus arbeitet das System vollständig ohne Internetverbindung, bedient wird am integrierten Rugged-Tablet. Im Remote-Modus läuft es autonom bei geschlossenem Koffer und überträgt die Daten per SIM/4G oder Ethernet in Echtzeit an die zentrale Leitstandsplattform. Der Dual-Modus kombiniert beides und zeigt die Lage gleichzeitig vor Ort und in der Zentrale.
Belastbare Daten für Lagebild und Dokumentation
Je nach Protokoll und installiertem Modul erfasst das System Hersteller und Modell, Serien- beziehungsweise Identifikationsnummer, Position der Drohne und des Piloten sowie weitere Telemetriedaten. Der Herstellerflyer nennt zusätzlich Startpunkt, Geschwindigkeit, Flughöhe und Kommunikationsprotokoll als auswertbare Informationen.
Ihre Vorteile auf einen Blick
- Identifikation und Geolokalisierung von DJI-Drohnen und Remote-ID-Drohnen bis 5 km
- Präsenzdetektion kommerzieller und FPV-Drohnen über RF-Fingerprints bis 2 km
- ADS-B-Erfassung bemannter Luftfahrzeuge über 10 km
- Einsatzbereit in typisch zwei bis drei Minuten, ohne feste Infrastruktur
- Bis zu 4 Stunden Autonomie, Dauerbetrieb über Netzversorgung möglich
- Kompakter Transportkoffer mit ca. 15 kg, Betrieb von -20 °C bis +55 °C
- Lokaler Standalone-Betrieb ohne Internetverbindung möglich
Einsatzbereiche
- Behörden und Organisationen mit Sicherheitsaufgaben (BOS)
- Temporäre Luftraumüberwachung bei Veranstaltungen und offiziellen Terminen
- Absicherung sensibler Bereiche und kritischer Infrastruktur auf Zeit
- Sicherheitsoperationen mit wechselnden Einsatzorten
Technische Daten
| Systemtyp | Portables System zur Detektion, Identifikation und – protokollabhängig – Geolokalisierung/Verfolgung von UAS |
| Gewicht | ca. 15 kg |
| Abmessungen | 430 × 330 × 250 mm (L × B × H) |
| Antenne | omnidirektional, Systemabdeckung 900 MHz bis 5,8 GHz |
| Identifikation und Geolokalisierung | DJI-Drohnen und Drohnen mit Remote ID, bis 5 km |
| Präsenzdetektion | kommerzielle und FPV-Drohnen über RF-Fingerprints, bis 2 km |
| Sektorbasierte Präsenzdetektion | 45°, bis 2 km, mit optionalem Sektor-RF-Modul |
| Luftverkehr | Hubschrauber, Flugzeuge und Leichtflugzeuge über ADS-B, über 10 km |
| Autonomie | bis zu 4 Stunden, Betrieb über Netzversorgung möglich |
| Stromversorgung | 220 VAC über Netzteil, interne Batterie |
| Konnektivität | 4G/LTE über SIM sowie Ethernet RJ45 |
| Betriebstemperatur | -20 °C bis +55 °C |
| Schutzart | IP55 bei geschlossenem Gerät (Herstellerkatalog 2026) |
| Inbetriebnahme | typisch ca. 2–3 Minuten |
| Bedienung | integriertes Rugged-Tablet, alternativ Remote-Betrieb über die Leitstandsplattform |
| Betriebsarten | Lokal, Remote, Dual |
Erkannte Ziele
- DJI-Drohnen mit proprietären Kommunikationslinks (u. a. Lightbridge, OcuSync)
- Drohnen mit aktiver Remote-ID-Aussendung
- Kommerzielle und FPV-Drohnen mit hinterlegtem RF-Fingerprint, u. a. DJI, Autel, Parrot, Xiaomi, Yuneec
- Bemannte Luftfahrzeuge mit ADS-B-Transponder
Lieferumfang
- 1 x mobiles Drohnendetektionssystem im Transportkoffer, mit integrierten Antennen, Rugged-Tablet, GNSS-Empfänger, 4G/LTE-Modul und interner Batterie
- 1 x verstärkte externe Ladestation
- 3 Jahre Wartungsvertrag Advanced: Helpdesk, 72 h Reaktionszeit, Geräteersatz innerhalb von 20 Tagen, 5 Audits pro Jahr
- 3 Jahre Softwarelizenz als Software-as-a-Service
Das optionale 45°-Sektor-RF-Modul ist nicht enthalten. Abgebildetes Zubehör dient der Darstellung der Einsatzsituation.
Wichtige Hinweise
- Temporärer Schutz: Das Benutzerhandbuch beschreibt das System ausdrücklich für den temporären Einsatz und nicht für den Dauerbetrieb rund um die Uhr. Für permanente Überwachung sind stationäre Systeme vorgesehen.
- Reichweiten: Alle Angaben sind Richtwerte. Sie hängen von Gelände, Abschattung, elektromagnetischen Störungen, Drohnentechnologie, Frequenz und den installierten Detektionsmodulen ab.
- Schutzart: Der Herstellerkatalog 2026 nennt IP55 bei geschlossenem Gerät, ältere Unterlagen nennen IP65. Für Ausschreibungen und verbindliche Beschaffung lassen Sie die Schutzart der angebotenen Hardwareversion bitte schriftlich bestätigen.
- Erkennungsumfang: Ob ein Modell identifiziert oder nur als Präsenz erkannt wird, hängt vom Kommunikationsprotokoll der Drohne und vom installierten Modul ab.
- Software: Der volle Funktionsumfang setzt die Anbindung an die Softwareplattform voraus. Der lokale Betrieb am Tablet ist ohne Internetverbindung möglich, dann ohne zentrale Darstellung.
Alle genannten Marken sind Eigentum der jeweiligen Rechteinhaber. Technische Änderungen, Irrtümer und Abweichungen vorbehalten.
