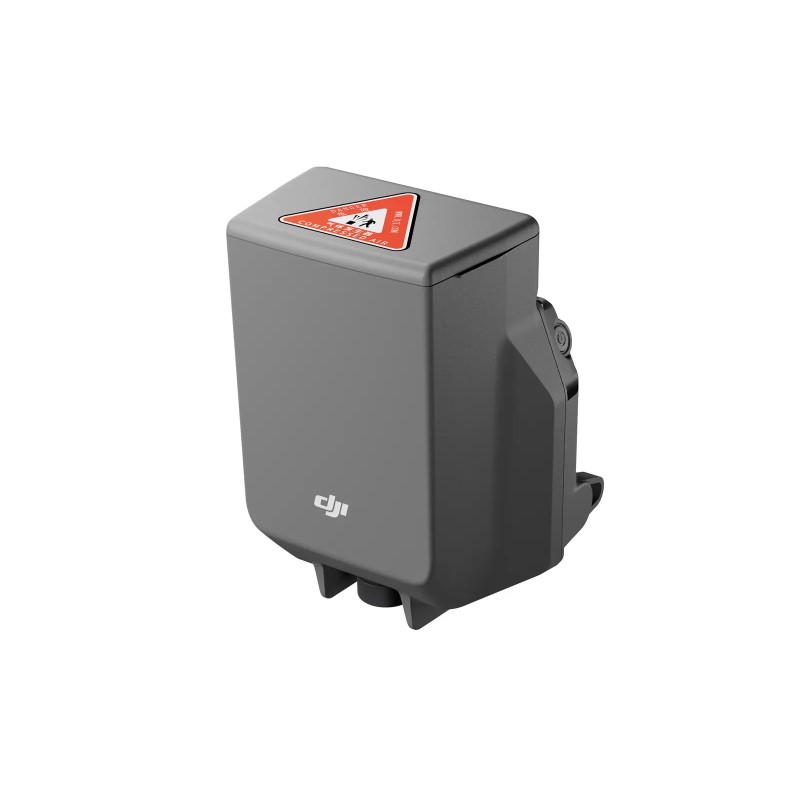

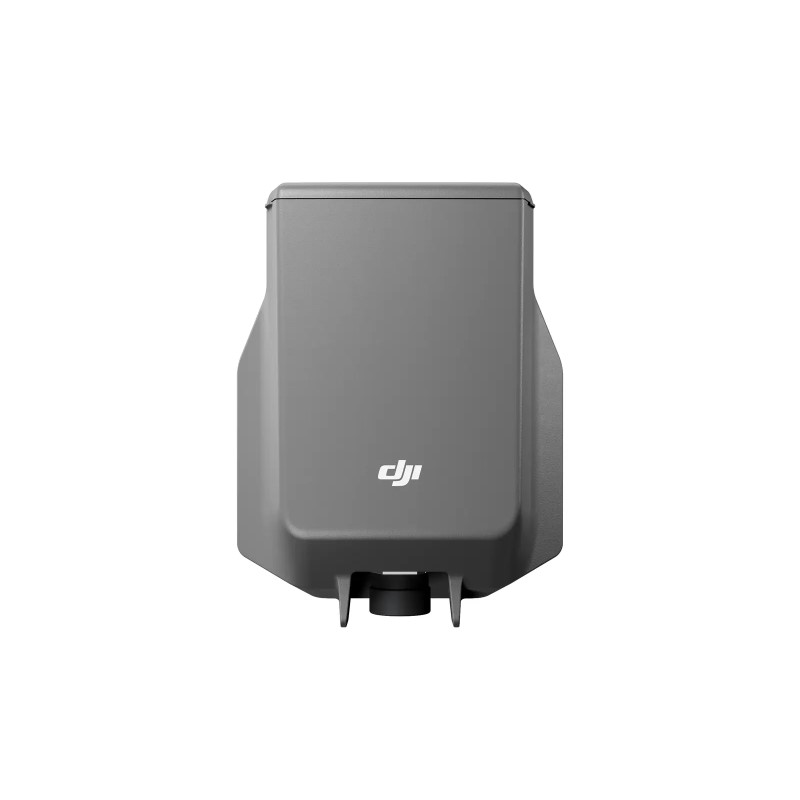

DJI AP100 Parachute / Drohnenfallschirm

M400 Drohnenfallschirm - Schutz für das, was wirklich zählt
Der DJI AP100 Fallschirm für die Matrice 400 ermöglicht Einsätze der Klassen C5/UK5 und C6/UK6. Er verfügt über eine unabhängige Stromversorgung und eine vollständige Verbindungsredundanz und unterstützt sowohl die manuelle als auch die automatische Auslösung. Mit einer Reaktionszeit von unter 600 ms und einer Sinkgeschwindigkeit von weniger als 5 m/s trägt er zum Schutz Ihrer Plattform, Nutzlasten und der darunterliegenden Umgebung bei.

Konforme Flüge nach europäischen Standards

EASA C5/C6 | CAA UK5/UK6
In Kombination mit dem DJI AP100 Fallschirm erfüllt die Matrice 400 die operativen Sicherheitsanforderungen der European Union Aviation Safety Agency (EASA) C5/C6 sowie der UK Civil Aviation Authority (CAA) UK5/UK6. Das System erleichtert die Einhaltung von Standard-Szenarien (STS), einschließlich Flügen über dicht besiedelten städtischen Gebieten (STS-01) sowie BVLOS-Einsätzen (Beyond Visual Line of Sight) (STS-02).

Sicherheits-Selbstcheck, doppelt redundantes System

Kontinuierliche Selbstdiagnose
Vom Einschalten der Matrice 400 an und während des gesamten Fluges überwacht der Fallschirm kontinuierlich den Zustand des Gasgenerators sowie der Kommunikationsverbindungen. Tritt eine Anomalie auf, werden Echtzeitwarnungen über das Status- und Managementsystem (HMS) in DJI Pilot 2 angezeigt, wodurch ein sicherer Betrieb gewährleistet wird.

Intelligente Algorithmen, Redundanzprüfung
Ausgestattet mit einem unabhängigen Flugsteuerungssystem und Sensoren wie der IMU fungiert der Fallschirm als eigenständiges Sicherheitsmodul. Intelligente Algorithmen gleichen kontinuierlich die Daten zwischen Drohne und Fallschirm in Echtzeit ab und reduzieren so das Risiko einer unbeabsichtigten Auslösung erheblich.

Unabhängige Stromversorgung
Integrierte Doppelkondensatoren bieten eine unabhängige Backup-Stromversorgung von bis zu 1 Stunde. Dadurch wird eine unterbrechungsfreie Überwachung der Fluglage sowie eine automatische Auslösung gewährleistet, ohne auf die Hauptstromversorgung des Luftfahrzeugs oder eine aktive E-Port-Verbindung angewiesen zu sein.

Sofortige Motorabschaltung
Bei Auslösung trennt ein unabhängiges Flugbeendigungssystem (FTS) innerhalb von 600 ms die Motorstromversorgung und stoppt die Rotoren vor der Fallschirmauslösung, um ein Verfangen zu verhindern.

Akustische und visuelle Alarme
Nach der Auslösung gibt das System kontinuierlich laute akustische Warnsignale ab und aktiviert hochintensive Blinklichter für etwa 1 Stunde. Dadurch werden Personen am Boden gewarnt, das Gebiet zu räumen, und der Betreiber kann die Ausrüstung schnell lokalisieren und bergen.

Schnelle Auslösung, geringere Aufprallkräfte
Automatische Auslösereaktionszeit ≤ 600 ms | Stabilisierte Sinkgeschwindigkeit ≤ 5 m/s bei einer Auslösehöhe ≥ 30 m

Automatische Auslösung
Das System löst automatisch aus, wenn es Anomalien in der Fluglage oder Geschwindigkeit erkennt 1. In der EU, im
Vereinigten Königreich und in anderen unterstützten Ländern oder Regionen wird es außerdem ausgelöst, wenn die
Drohne eine in DJI Pilot 2 festgelegte Geocaging -Grenze überschreitet.

Manuelle Auslösung
Lösen Sie das System über den Schieberegler auf dem Display in DJI Pilot 2 aus. In der EU, im Vereinigten Königreich und
in anderen unterstützten Ländern oder Regionen ist die Fernauslösung zudem über die Seite des
Flugbeendigungssystems (FTS) von DJI FlightHub 21eunter Verwendung der Fluggerat-SN und eines Verifizierungscodes
möglich (DJI Mobilfunk-Dongle 2 110) und 4G erforderlich).

Leichtgewichtig, passt ins Drohnen-Case

Leichtes Design
Mit einem Gewicht von ca. 935 g beeinträchtigt das System die maximale Startmasse der Matrice 400 von 15,8 kg nicht und verringert die Flugzeit nur minimal um etwa 6 Minuten.

Einfache Aufbewahrung
Das am Heck montierte Design behindert weder den Akkuwechsel noch die Nutzlasten. Die Matrice 400 passt mit montiertem Fallschirm direkt in ihren Transportkoffer, wodurch sich die Einrichtungszeit am Einsatzort verkürzt.

Für anspruchsvolle Umgebungen konzipiert
Unter Beibehaltung der IP55-Schutzklasse der Matrice 400 arbeitet das System zuverlässig unter anspruchsvollen Bedingungen, einschließlich starkem Staub oder Regen. Es gewährleistet auch bei Temperaturen von -20 °C bis 50 °C eine stabile Leistung und liefert konstante Ergebnisse sowohl bei heißen als auch bei kalten Bedingungen.

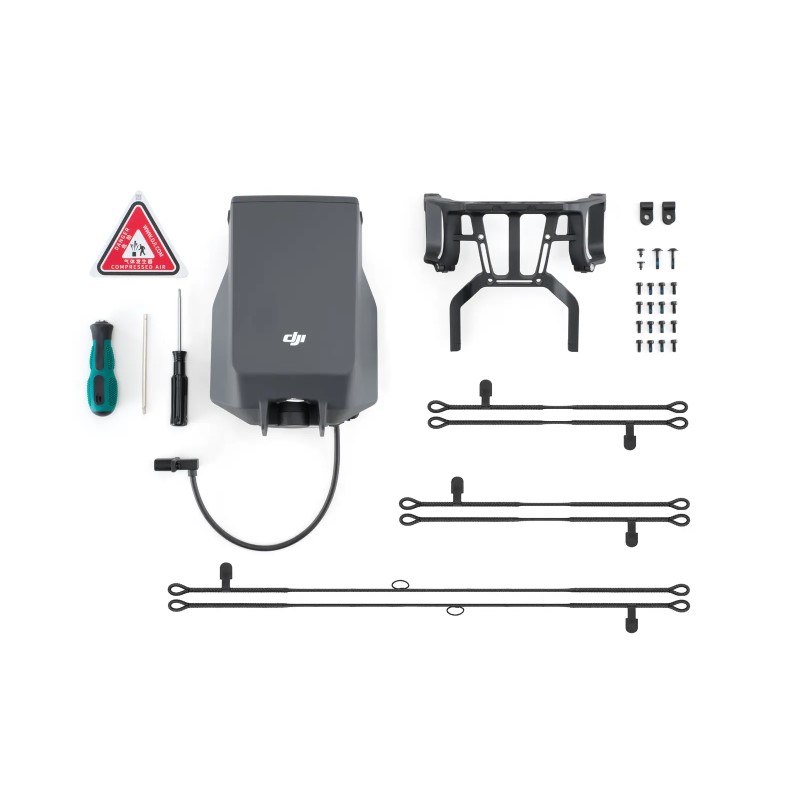

Lieferumfang:
1x DJI AP100 Fallschirm
1x Montagehalterung
1x Schraube für Montagehalterung
1x Schraubendreher-Bit für Montagehalterung
1x Schraubendrehergriff für Montagehalterung
1x E-Port-Kabelklemme
1x Schraube für E-Port-Kabelklemme
1x E-Port-Schraubendreher
1x E-Port-Ersatzschraube
1x Sicherheitsleine für Einzel-Gimbal-Anschluss DJI Matrice 400
1x Sicherheitsleine für Einzel-Gimbal-Anschluss Zenmuse L3
1x Sicherheitsleine für Dual-Gimbal-Anschluss DJI Matrice 400
1x Sicherheitswarnaufkleber
1x Dokumente

Technische Daten:

Abmessungen
182 × 171 × 157 mm (L × B × H) (mit Halterung)

Gewicht
ca. 935 g (mit Halterung)

Maximal unterstütztes Startgewicht
15,8 kg

Betriebstemperatur
-20 °C bis 50 °C

Betriebshöhe
0 bis 4500 m

Schutzart
IP55
Bitte beachten Sie die Anforderungen gemäß den Anweisungen zur IP55-Schutzart. Gemessen in einer kontrollierten Umgebung. Der IP-Schutz ist nicht dauerhaft wirksam und kann durch Produktverschleiß nachlassen.

Stabilisierte Sinkgeschwindigkeit
≤ 5 m/s
Gemessen in einer windstillen Umgebung bei 25 °C in einer Flughöhe zwischen 30 m und 500 m, wobei die DJI Matrice 400 mit dem maximalen Startgewicht von 15,8 kg startet. Die Angaben dienen nur als Referenz. Die tatsächliche Leistung kann je nach Umgebung, Nutzung und Firmware-Version abweichen.

Effektive Auslösehöhe
≥ 30 m
Die effektive Mindestauslösehöhe des DJI AP100 Fallschirms beträgt 30 m (die vertikale Mindesthöhe, die erforderlich ist, damit der Fallschirm den Sinkflug des Luftfahrzeugs auf unter 5 m/s stabilisiert). Bei einer Auslösung unter 30 m wird der Fallschirm zwar ausgeworfen, entfaltet sich aber möglicherweise nicht vollständig, um den Sinkflug ausreichend zu verlangsamen. Darüber hinaus kann es in einigen Fällen vorkommen, dass die automatische Auslösung nicht aktiviert wird und ein manueller Eingriff erforderlich ist. Bitte fliegen Sie stets mit Vorsicht. Weitere Informationen zu den Funktionen und Auslösebedingungen finden Sie auf der offiziellen Produktseite.
Die Daten für 30 m wurden in einer windstillen Umgebung bei 25 °C in einer Flughöhe unter 500 m gemessen, wobei die DJI Matrice 400 mit dem maximalen Startgewicht von 15,8 kg startet. Die Angaben dienen nur als Referenz. Die tatsächliche Leistung kann je nach Umgebung, Nutzung und Firmware-Version abweichen.

Reaktionszeit der automatischen Auslösung
≤ 600 ms
In einer kontrollierten Laborumgebung gemessen. Bei der im Schwebeflug befindlichen DJI Matrice 400 mit laufenden Propellern entspricht dies dem gesamten Zeitintervall vom Auslösen des Signals des Flugbeendigungssystems (FTS) über die Bestätigung des vollständigen Rotorstillstands bis zur Aktivierung des elektrischen Signals des Gasgenerators. Die Angaben dienen nur als Referenz. Die tatsächliche Leistung kann je nach Umgebung, Nutzung und Firmware-Version abweichen.

Schirmmaterial
Nylon

Manuelle Auslösung
Unterstützt manuelle Auslösung über App sowie FTS-Auslösung*
Die Auslösung des FTS über DJI FlightHub 2 wird in den folgenden Ländern und Regionen unterstützt: EU-Mitgliedstaaten (Österreich, Belgien, Bulgarien, Kroatien, Zypern, Tschechien, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Irland, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Polen, Portugal, Rumänien, Slowakei, Slowenien, Spanien, Schweden), das Vereinigte Königreich, Norwegen, Island, die Schweiz, Liechtenstein, Serbien und Georgien. Für die Schnittstelle des Flugbeendigungssystems (FTS) besuchen Sie: https://fh.dji.com/fts/index.html#/.

Automatische Auslösung
Unterstützt automatische Auslösung bei Fluganomalien oder Geocaging**
Der Fallschirm wird automatisch ausgelöst, wenn eine anormale Fluglage oder Geschwindigkeit des Luftfahrzeugs erkannt wird. Um jedoch das Risiko von Schäden an Geräten oder Eigentum in der Nähe durch eine Auslösung im Nahbereich zu verringern, wird die automatische Auslösung unter den folgenden Bedingungen deaktiviert:
1. Das Luftfahrzeug befindet sich in einem Radius von 10 m um den Startpunkt und die relative Höhe liegt innerhalb von 15 m über oder unter dem Startpunkt.
2. Wenn der Reinigungsmodus aktiviert ist, befindet sich das Luftfahrzeug in einem Radius von 10 m um den Startpunkt und die relative Höhe liegt innerhalb von 15 m über dem Startpunkt.
** Geocaging wird in den folgenden Ländern und Regionen unterstützt: EU-Mitgliedstaaten (Österreich, Belgien, Bulgarien, Kroatien, Zypern, Tschechien, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Irland, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Polen, Portugal, Rumänien, Slowakei, Slowenien, Spanien, Schweden), das Vereinigte Königreich, Norwegen, Island, die Schweiz, Liechtenstein, Serbien und Georgien.
