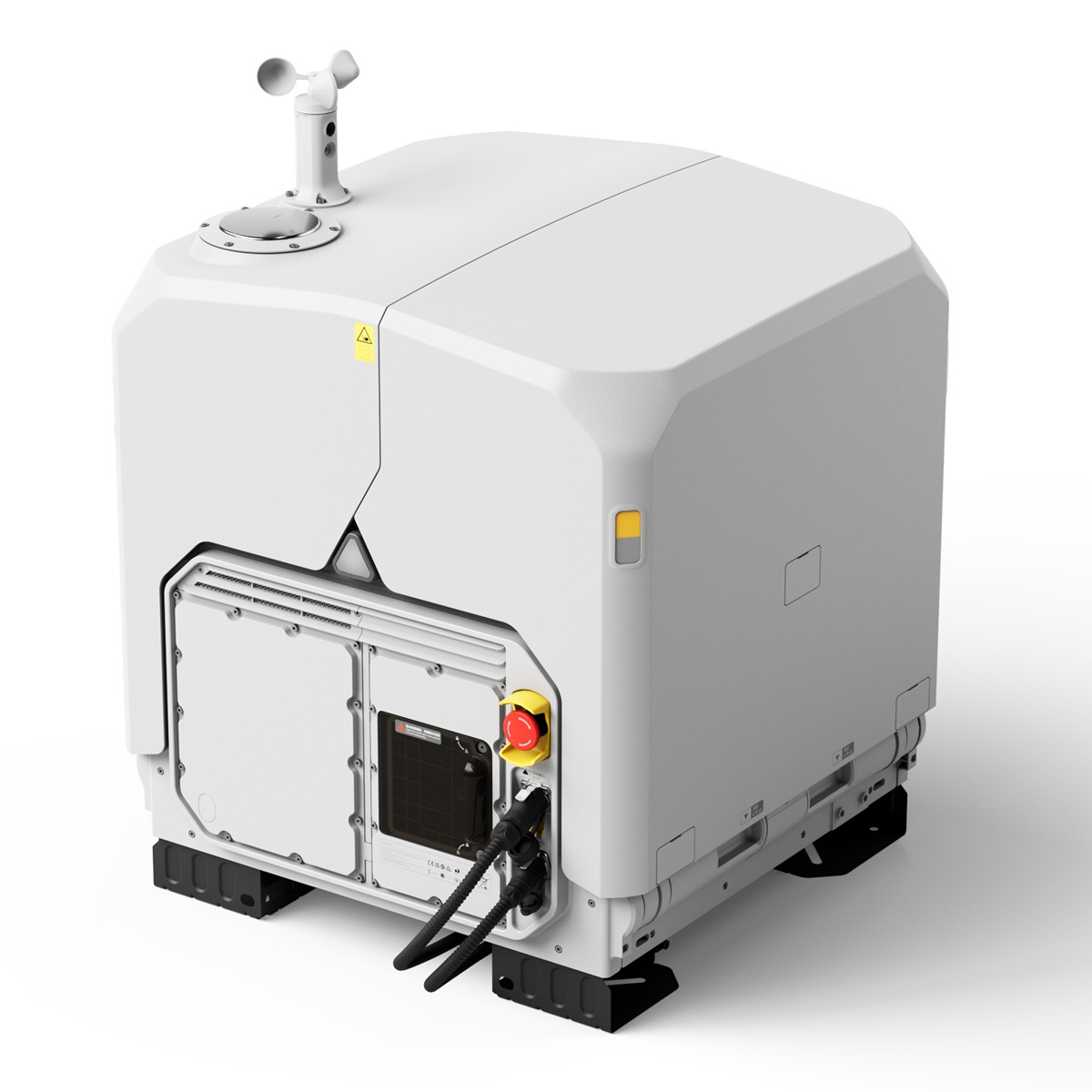

DJI Dock 4
Das DJI Dock 4 hält eine Drohne wetterfest einsatzbereit, wechselt den Akku automatisch in unter 25 Sekunden und ermöglicht damit laut Hersteller den automatischen 24/7-Betrieb – vom dringenden Einsatz bis zur regelmäßigen Routine. Sobald sich die Abdeckung öffnet, startet die Drohne und überträgt bei Ankunft am Einsatzort sofort ein Livebild. Das Dock arbeitet bei −40 °C bis 50 °C, ist nach IP56 geschützt und wird über die DJI O4 Ground Station sowie die Cloud-Plattform DJI FlightHub 2 angebunden.
|
< 25 s
Akkuwechselzeit
|
IP56
Schutzart des Docks
|
−40 bis 50 °C
Betriebstemperatur
|
Automatischer Akkuwechsel statt Wartezeit
Das Dock tauscht den Flugakku der Drohne in unter 25 Sekunden aus; die gesamte Betriebsumschlagszeit liegt unter 45 Sekunden. Im Dock lagern bis zu drei Akkus (vier Akkufächer vorhanden), die über zwei parallele Ladekanäle geladen werden. Ein Akku ist bei 25 °C in 27 Minuten von 15 % auf 95 % geladen. Geladen wird per Akkuwechsel und kabellos. Bei Netzausfall versorgen die im Dock eingelagerten Flugakkus das Dock mit Notstrom (ca. 4,5 Stunden je Akku); Laden, Klimaanlage und Windmesser-Heizung stehen dann nicht zur Verfügung.
Robust für den Außeneinsatz
Das Dock ist nach IP56 geschützt und für Betriebshöhen bis 5000 m sowie Landungen bei bis zu 12 m/s Wind ausgelegt. Bei Frost werden die Akkus vom Dock automatisch vorgewärmt, bei großer Hitze arbeitet die kompressorbasierte Klimaanlage. Wind-, Regen-, Umgebungstemperatur-, Innentemperatur- und Innenfeuchtesensor liefern die Umgebungsdaten, zwei Sicherheitskameras (außen und innen, je 1920 × 1080, 151° Sichtfeld, mit weißer Zusatzbeleuchtung) ermöglichen die Überwachung. Der Blitzschutz ist am AC-Anschluss mit 20 kA und am Ethernet-Anschluss mit 10 kA ausgelegt.
Ausgelegt für die DJI Matrice 5TD
Als kompatibles Fluggerät nennt der Hersteller die DJI Matrice 5TD (ein Fluggerät je Dock). Sie erreicht laut Datenblatt bis zu 59 Minuten Flugzeit und einen Einsatzradius von 10 km, fliegt in FlyTo-Aufgaben bis zu 21 m/s und trägt Weitwinkel-, mittlere Tele- und Telekamera mit je 50 MP sowie eine Wärmebildkamera mit 1280 × 1024 Pixeln. Hinderniserkennung über Farb-Stereosicht, LiDAR und mmWave-Radar sowie eine KI-Objekterkennung für 17 Objekttypen unterstützen den automatisierten Flug.
Anbindung und Software
Videoübertragung (DJI O4 Enterprise Enhanced), RTK und die Mobilfunk-Anbindung laufen über die DJI O4 Ground Station. Zur Verfügung stehen Ethernet, 4G (mit DJI Mobilfunk-Dongle 2 an der O4 Ground Station) und Hochgeschwindigkeits-WLAN. Gesteuert wird über die DJI Enterprise App und die Cloud-Plattformen DJI FlightHub 2 (auch On-Premises und FlightHub Sync) oder über die DJI Cloud API.
Ihre Vorteile auf einen Blick
- Automatischer Akkuwechsel in unter 25 Sekunden, Betriebsumschlag unter 45 Sekunden
- Bis zu drei Akkus im Dock, zwei parallele Ladekanäle, 27 Minuten je Akku (15 % auf 95 %)
- IP56, Betrieb von −40 °C bis 50 °C und bis 5000 m Höhe
- Klimaanlage, Wetter- und Innenraumsensorik sowie zwei Sicherheitskameras im Dock
- Notstromversorgung über die Flugakkus im Dock (ca. 4,5 Stunden je Akku)
- Blitzschutz am AC-Anschluss (20 kA) und am Ethernet-Anschluss (10 kA)
- Steuerung über DJI Enterprise App, FlightHub 2 oder DJI Cloud API
Einsatzbereiche
- Behörden und Organisationen mit Sicherheitsaufgaben (BOS), Drohne als Erstmelder (Dock as First Responder)
- Lagebilder für Einsätze, Unfallrekonstruktion
- Brand- und Katastrophenschutz, Rettungseinsätze
- Inspektion und Geodatenerfassung
Technische Daten

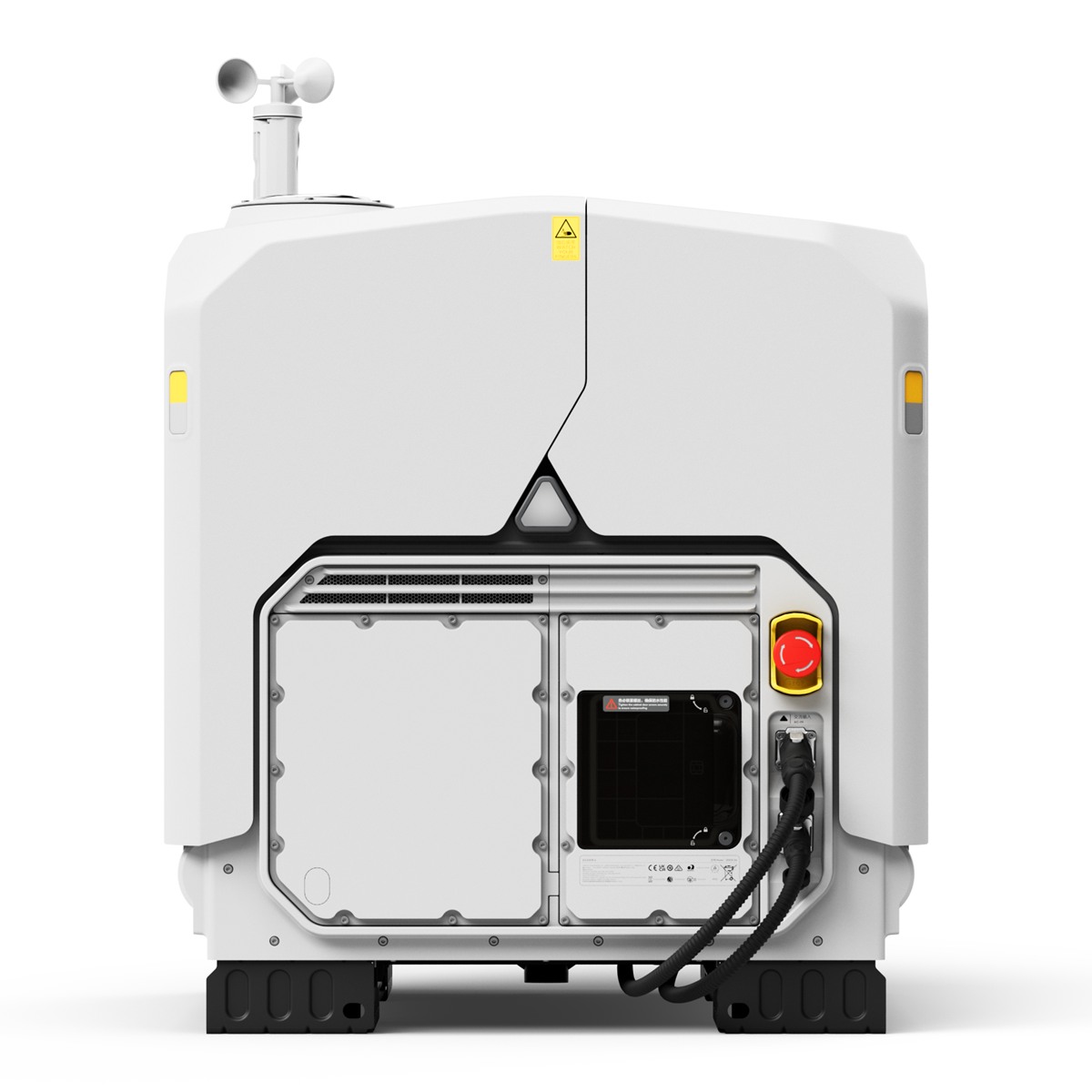

| Abmessungen, Abdeckung geschlossen (L × B × H) | 639 × 640 × 836 mm |

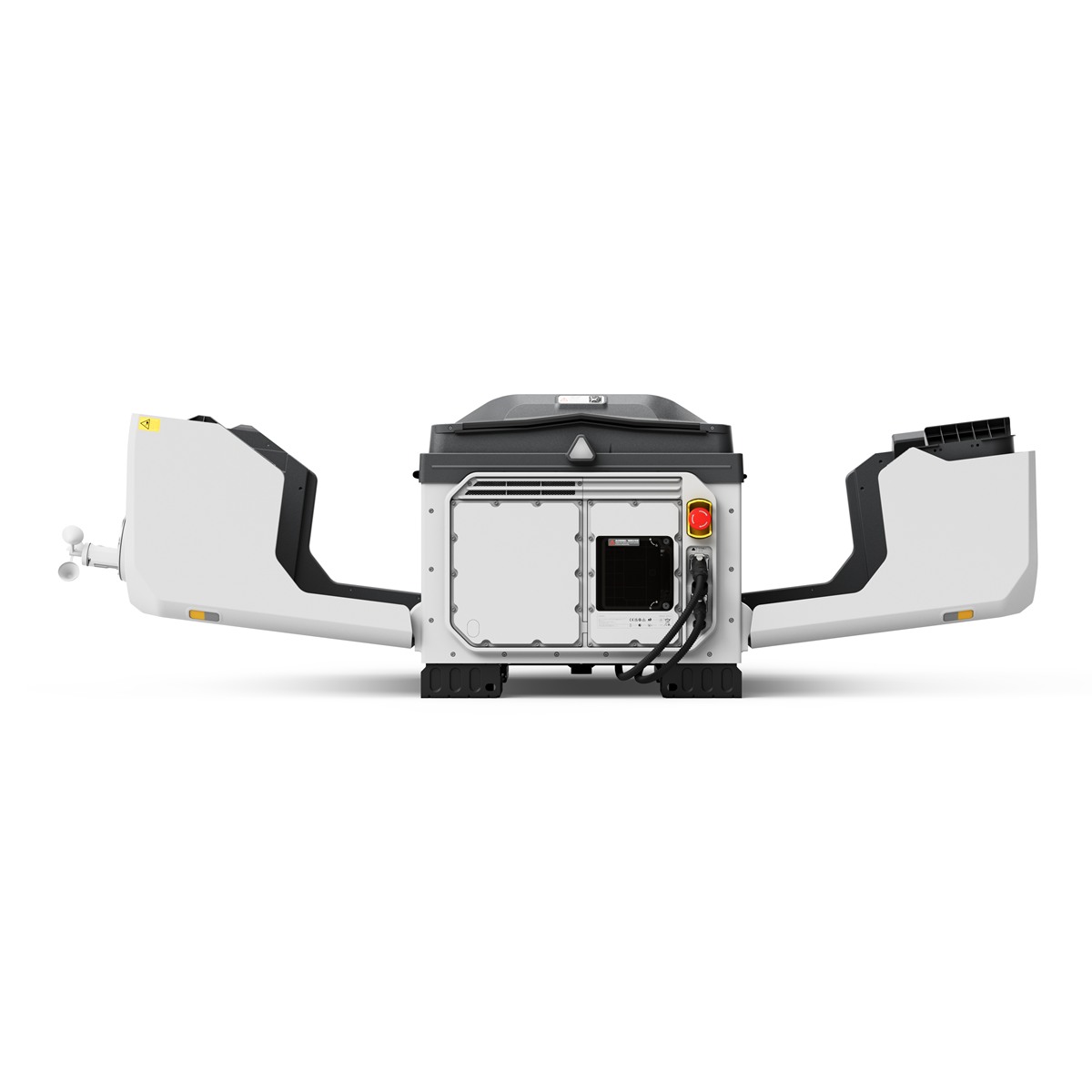

| Abmessungen, Abdeckung geöffnet (L × B × H) | 1750 × 640 × 550 mm |
| Gewicht | 66 kg (ohne Akkus im Akkufach, ohne Fluggerät) |
| Schutzart | IP56 |
| Betriebstemperatur | −40 °C bis 50 °C |
| Max. Betriebshöhe | 5000 m |
| Max. Landewindgeschwindigkeit | 12 m/s |
| Eingangsspannung / -leistung | 100 bis 240 V AC, 50/60 Hz / max. 2000 W |
| Unterstützte Drohnen | 1 |
| Lademethode | Akkuwechsel und kabelloses Laden |
| Akkuwechselzeit / Betriebsumschlagszeit | < 25 s / < 45 s |
| Akkus im Dock / parallele Ladekanäle | max. 3 (4 Akkufächer) / 2 |
| Ladezeit pro Akku | 27 min (15 % auf 95 %, 25 °C) |
| Notstromversorgung | über den Flugakku im Akkufach (12138 mAh, 21,42 V, LiNiMnCoO2), ca. 4,5 h Betriebszeit je Akku |
| Klimaanlage | kompressorbasiert, 48 V DC |
| Sicherheitskameras (außen und innen) | je 1920 × 1080, 151° Sichtfeld, weiße Zusatzbeleuchtung |
| Sensoren | Wind, Regen, Umgebungstemperatur, Innentemperatur, Innenfeuchte |
| Konnektivität | Hochgeschwindigkeits-WLAN (2,4 und 5,8 GHz), Ethernet, 4G (DJI Mobilfunk-Dongle 2), jeweils über die O4 Ground Station |
| Software / Cloud | DJI Enterprise App, FlightHub 2, FlightHub 2 On-Premises, FlightHub 2 FlightHub Sync, DJI Cloud API |
| Blitzschutz | AC-Anschluss 20 kA (Nennwert), Ethernet-Anschluss 10 kA (gesamt) |
Kompatibilität
- DJI Matrice 5TD (ein Fluggerät je Dock)
- DJI O4 Ground Station (Art.-Nr. 880547): laut Hersteller für den Betrieb des Dock 4 erforderlich, für Videoübertragung, RTK und Mobilfunk-Anbindung
- DJI FlightHub 2, DJI Enterprise App, DJI Cloud API
- Optionales Zubehör der Matrice 5TD laut Hersteller: DJI AS2D Lautsprecher, DJI AL2D Scheinwerfer, DJI AP1 Fallschirm (Montage über die Matrice-5TD-Zubehörhalterung), DJI Mobilfunk-Dongle 2 für die O4 Ground Station
Lieferumfang
- 1 x DJI Dock 4

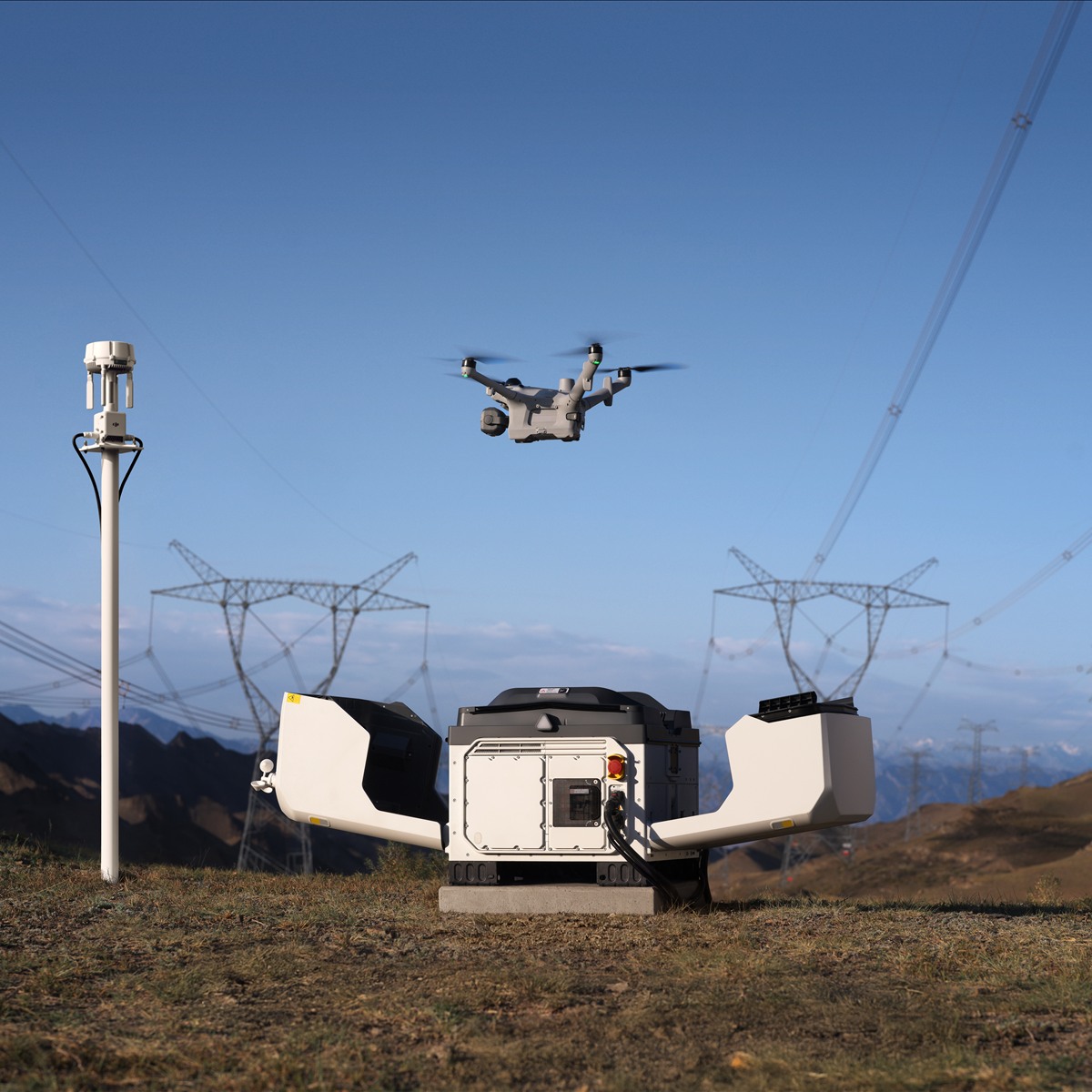

Abgebildete Fluggeräte und weiteres Zubehör dienen der Darstellung der Einsatzsituation.
Wichtige Hinweise
- Gewicht und Aufstellung: Das Dock wiegt 66 kg (ohne Akkus im Akkufach und ohne Fluggerät) und benötigt mit geöffneter Abdeckung eine Fläche von 1750 × 640 mm.
- O4 Ground Station: Das Dock 4 muss mit der DJI O4 Ground Station betrieben werden (Art.-Nr. 880547). Die Maßangaben enthalten den Windgeschwindigkeitsmesser (145 mm) und die Montagehalterungen (69 mm).
- Stromversorgung: 100 bis 240 V AC, 50/60 Hz, maximale Eingangsleistung 2000 W.
- Netzwerk: Die O4 Ground Station wird per PoE über Ethernet versorgt (Cat 6 oder höher, wasserdicht für den Außenbereich, max. 80 m). Für die Videoübertragung über Ethernet sind mindestens 20 MBit/s im Up- und Downlink erforderlich (empfohlen > 40 MBit/s, Latenz ≤ 100 ms).
- Funk: Die Sendeleistung des WLAN-Moduls ist je Region begrenzt.
Alle genannten Marken sind Eigentum der jeweiligen Rechteinhaber. Technische Änderungen, Irrtümer und Abweichungen vorbehalten.
