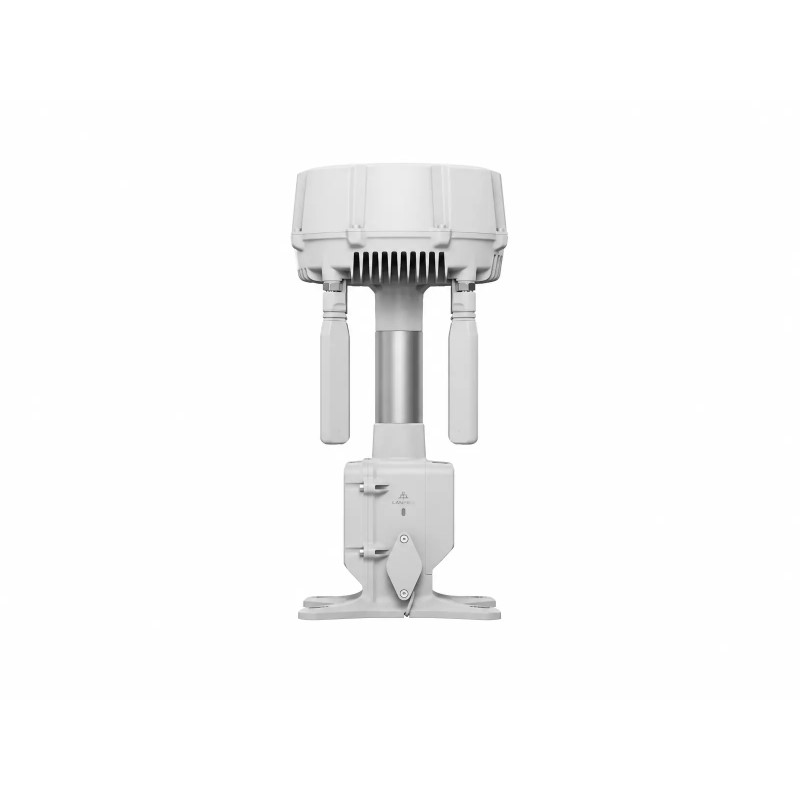

DJI O4 Ground Station

Mehr Reichweite. Stets im Blick
Entwickelt, um Signalgrenzen zu überwinden, verfügt die DJI O4 Ground Station über ein 12-Antennen-Array sowie eine automatische Multiband-Auswahl. Der neue Gateway-Modus verbindet sich direkt mit FlightHub 2, um Einsatzbarrieren zu umgehen, während der Relais-Modus eine Offline-Reichweite ermöglicht. Wartungsfrei konzipiert, ermöglicht sie einen 24/7-Betrieb ohne Bedienaufwand.

Fortschrittliche Hardware- Robuste Übertragung

Leistungsstarke HF-Einheit
Die HF-Einheit mit hoher Ausgangsleistung verbessert die Signalpenetration und Abdeckung deutlich und gewährleistet zuverlässige Verbindungen selbst durch dichte urbane Hindernisse. Ein optimiertes Signal-Rausch-Verhältnis (SNR) verbessert zusätzlich die Empfindlichkeit des Empfängers und ermöglicht die Wiederherstellung nutzbarer Signale selbst in komplexen elektromagnetischen Umgebungen.

Omnidirektionale Antenne mit hoher Verstärkung
Durch den Einsatz von 12 internen und externen Antennen mit horizontaler und vertikaler Polarisation bietet die DJI O4 Ground Station eine omnidirektionale Abdeckung mit hoher Verstärkung. Sie kann Signale unabhängig von der Position des Fluggeräts kontinuierlich und stabil erfassen und trägt so dazu bei, eine nahtlose Kommunikationsverbindung für großflächige Einsätze aufrechtzuerhalten.

Automatische Multiband-Auswahl
Um in stark ausgelasteten urbanen HF-Umgebungen zu navigieren, wechselt die DJI O4 Ground Station automatisch zwischen Sub-2-GHz-, 2,4-GHz-, 5,2-GHz- und 5,8-GHz-Bändern sowie weiteren Frequenzbereichen, um Interferenzen zu umgehen. Dies sorgt für eine klare, ruckelfreie Videoübertragung und unterstützt in Kombination mit der DJI Matrice 400 eine Übertragungsreichweite von bis zu 40 km.

5-System-, 19-Frequenz-GNSS
Ein integriertes Hochleistungs-RTK-Modul verfolgt 19 Frequenzen über fünf globale Satellitensysteme hinweg. Selbst in anspruchsvollen, teilweise abgeschatteten Umgebungen wie urbanen Schluchten oder dichten Baumkronen erfasst es Satellitensignale schnell. Dies liefert kontinuierliche Positionsdaten im Zentimeterbereich und erhöht die Sicherheit der Flugoperationen.

Gateway-Modus Großflächige Abdeckung

Direkte Netzwerkverbindung
Im Gateway-Modus verbindet sich die DJI O4 Ground Station direkt über Ethernet oder den DJI Mobilfunk-Dongle 2 mit DJI FlightHub 2 und liefert latenzarme Live-Feeds mit hoher Bandbreite. Dies hebt die Station von den Standortbeschränkungen des DJI Dock 3 auf und ermöglicht eine Erweiterung der Abdeckung auf bis zu 30 km.

Signal Map für präzise Einsatzplanung
Nach einem Flug nutzt FlightHub 2 die Flugdaten, um eine Signal Map zu erstellen, die Bereiche mit schwacher Abdeckung visuell hervorhebt. Dies hilft Bedienern, Bodenstationen präziser zu positionieren und Kommunikationsverbindungen zu verstärken, wodurch die allgemeine Flugsicherheit erhöht wird.

Virtuelles Cockpit für agile Steuerung
Im Gateway-Modus können Bediener das Virtual Cockpit von FlightHub 2 nutzen, um das Fluggerät aus der Ferne zu steuern. Innerhalb des Abdeckungsbereichs der Bodenstation können Piloten vorgegebene Routen manuell überschreiben und so flexibel und schnell auf Mehrpunkt-Aufgabenanforderungen reagieren.

Relais-Modus, Offline-Reichweite
Installation an erhöhtem Standort zur Umgehung von Hindernissen
Die O4 Ground Station übernimmt die Funktionen des D-RTK 3 Relais (Festbereitstellungsversion). In Offline-Gebieten wie Tälern oder urbanen Umgebungen mit starker Signalabschattung können Bediener in den Relais-Modus wechseln und die Station an einem erhöhten Standort positionieren, um die Videoübertragungsreichweite des Fluggeräts zu erweitern.

Multi-Geräte-Rotation für höhere Auslastung
Fernsteuerungen oder DJI Docks innerhalb der Signalreichweite können die O4 Ground Station aus der Ferne scannen und sich mit ihr verbinden. Dies ermöglicht schnelle Einsatzwechsel, da eine einzelne Station nacheinander verschiedene Fluggeräte versorgen und so die Gesamtauslastung der Hardware verbessern kann.

Robustes Design, intelligente Energieversorgung

Zuverlässigkeit bei jedem Wetter
Eine IP67-Schutzklasse schützt vor Wasser und Staub, während die DJI O4 Ground Station in einem Temperaturbereich von -40 °C bis 55 °C zuverlässig arbeitet. Diese robuste Konstruktion ermöglicht einen durchgehenden, unbeaufsichtigten Betrieb auch unter extremen Außenbedingungen.

Blitzschutz
Proprietäre Blitzschutzkomponenten und ein Erdungskonzept erfüllen die Norm EN/IEC 61643-21 Kategorie C. Dies trägt dazu bei, das Risiko von Blitzschäden zu verringern, wenn die Station an erhöhten Außenstandorten wie Bergen oder Sendetürmen eingesetzt wird.

Wartungsfreies Design
Lüfterlose passive Kühlung und ein Selbstwiederherstellungsmechanismus ermöglichen es der Station, den Betrieb nach Stromausfällen oder Softwareanomalien automatisch wieder aufzunehmen. Dieses wartungsfreie Design reduziert die Notwendigkeit manueller Neustarts vor Ort und hilft, Wartungsfahrten sowie Betriebskosten zu senken.

Intelligenter Energiesparmodus
Im Gateway-Modus verfügt die DJI O4 Ground Station über ein intelligentes Energiemanagement. Sie wechselt automatisch in den Ruhezustand, wenn kein Fluggerät verbunden ist, und verbraucht im Standby lediglich 7 W. Für netzunabhängige Umgebungen kann die Station an DJI Power Solar-Lösungen oder Photovoltaiksysteme von Drittanbietern angeschlossen werden und unterstützt so Langzeitoperationen in abgelegenen Gebieten.

Offenes Ökosystem, flexible Integration

Einheitliches visuelles Management
Die O4 Ground Station integriert bis zu vier Standard-IP-Kameras. Über die Protokolle ONVIF und GB/T 28181 streamt sie Live-Videobilder direkt zu DJI FlightHub 2 und synchronisiert native Kameraalarme wie z. B. Bewegungserkennung. FlightHub 2 ermöglicht zudem die Fernsteuerung der PTZ-Funktionen (Schwenken/Neigen/Zoomen) angeschlossener Kameras und bietet Bedienern so eine zentrale, umfassende Übersicht über das Einsatzgebiet.

Offenes ESDK
Das neue MQTT-basierte ESDK 2.0 und Cloud API vereinfachen die Integration und ermöglichen Entwicklern die Entwicklung maßgeschneiderter, branchenspezifischer Lösungen. Über das MQTT-Protokoll kann die Station eine Verbindung zu Remote-ID- oder ADS-B-Empfängern von Drittanbietern herstellen. Dies ermöglicht ein Echtzeitbewusstsein über nahegelegene unbemannte und bemannte Luftfahrzeuge und schützt proaktiv den Luftraum rund um DJI Dock 3.

Unterstützte Modelle

Gateway-Modus:
DJI Dock 3

Relais-Modus*
DJI Dock 3
DJI Matrice 400
DJI Matrice 4E
DJI Matrice 4T
DJI Matrice 4D (DJI RC Plus 2 Enterprise)
DJI Matrice 4TD (DJI RC Plus 2 Enterprise)
DJI FlyCart 100

* Diese Funktion ist in Ländern oder Regionen ohne 5-GHz-Frequenzunterstützung, wie Japan und Kasachstan, nicht verfügbar. Weitere Informationen finden Sie in den lokalen Gesetzen und Vorschriften.
