DP | Drohnen-Fallschirmsystem für DJI Matrice 4D / 4TD mit RGB-Warnleuchten
1.299,00 €
Bestellt, in Kürze verfügbar...
Gerne erstellen wir Ihnen auch ein individuelles Angebot!
Angebot anfordernDas Drohnen-Fallschirmsystem für die DJI Matrice 4D und Matrice 4TD reduziert die Aufprallenergie des Fluggeräts im Störfall durch eine kontrollierte, verlangsamte Sinkfahrt. Es kombiniert das Fallschirmmodul mit zusätzlichen RGB-Warnleuchten und wird über die seitliche E-Port-Lite-Schnittstelle angebunden. Mit 168 g Eigengewicht und Abmessungen von 75 x 64 x 44 mm ist das System auf die Dock-Varianten der Matrice-4-Serie ausgelegt.
|
168 g
Eigengewicht
|
4 – 5,5 m/s
Sinkgeschwindigkeit
|
2 kg
Tragfähigkeit
|
Redundant und sicher
Das auf DJI PSDK basierende System ermöglicht eine tiefgreifende Integration zwischen Fluggerät und Fallschirm. Es überwacht den Flugzustand in Echtzeit, erkennt Flugfehler und löst die Fallschirmöffnung bei kritischen Ereignissen automatisch aus. Als Auslösekriterien dienen Fluglage, Schwerelosigkeit und Sinkgeschwindigkeit. Der Fallschirmauslöser auf der Fernsteuerung ermöglicht zusätzlich die Auslösung per Knopfdruck. Eine integrierte Notstromversorgung hält die Auslösefähigkeit nach dem Abschalten oder Ausfall des Fluggeräts für 10 Sekunden aufrecht.
Kontrollierte Sinkfahrt
Nach der Auslösung sinkt das Fluggerät mit 4 bis 5,5 m/s zu Boden. Das System ist für eine Tragfähigkeit von bis zu 2 kg ausgelegt und deckt damit die Startmasse der Matrice 4D und 4TD inklusive Zuladung ab.
RGB-Warnleuchten

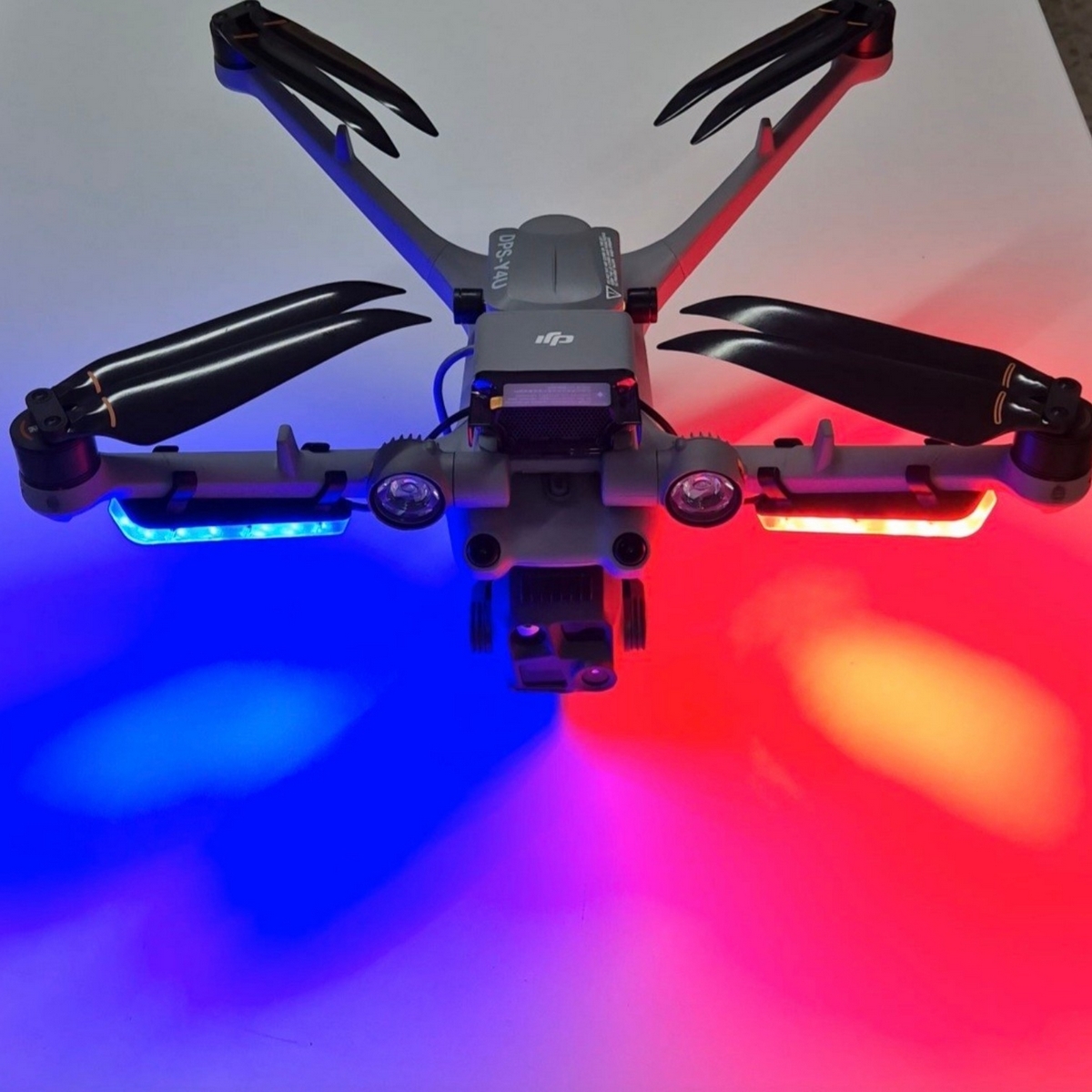

Zum Lieferumfang gehören RGB-Warnleuchten, die an den Auslegern montiert werden. Die Blitzfrequenz ist von 1 bis 25 Hz einstellbar. Die Leuchten erhöhen die Sichtbarkeit des Fluggeräts im Einsatz und warnen Personen am Boden nach einer Auslösung vor dem sinkenden Fluggerät – im Unterschied zur akustischen Warnung auch in lauter Umgebung und auf größere Entfernung wahrnehmbar.
Montage und Schnittstelle

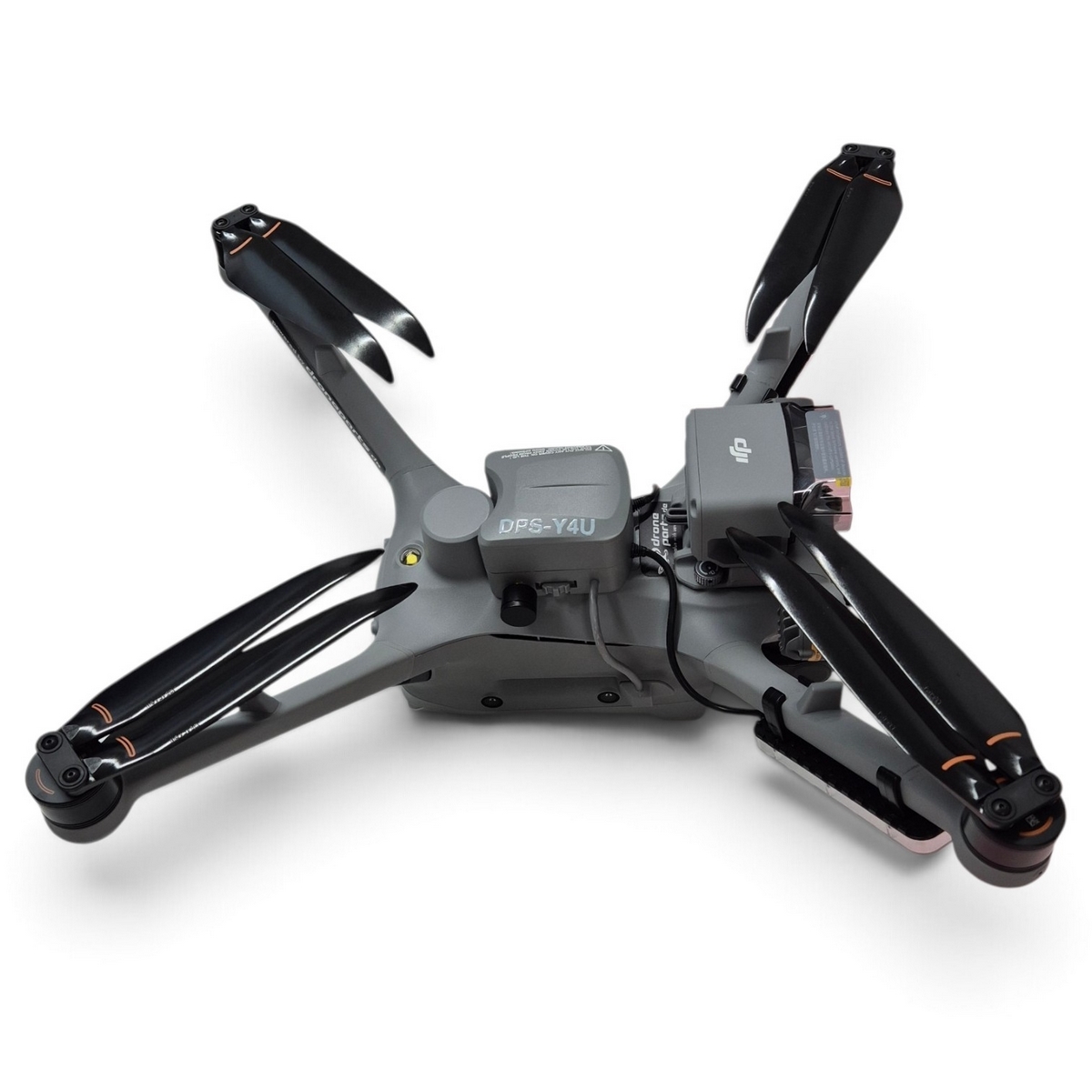

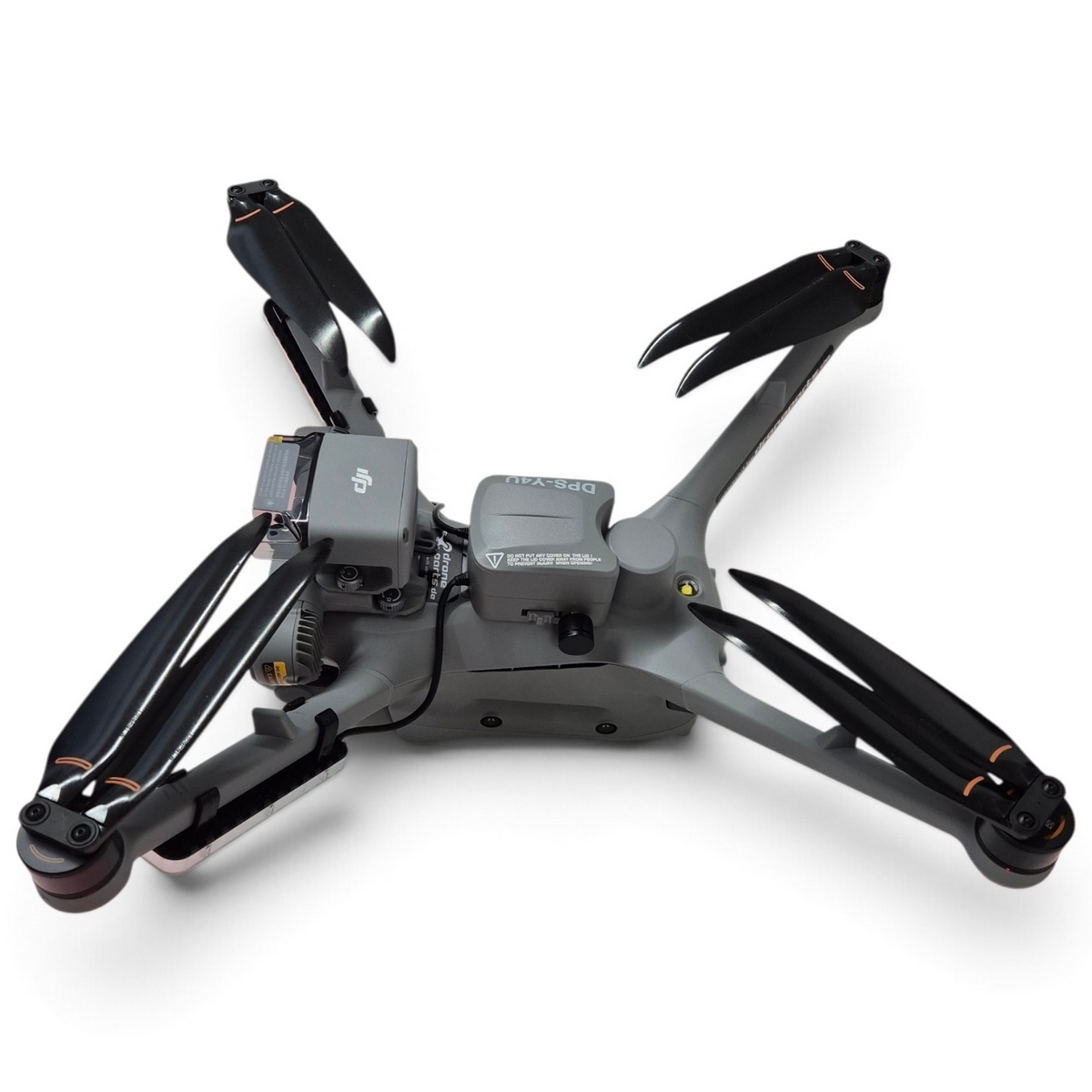

Die Befestigung erfolgt mit einer M3-Rändelschraube; die Strom- und Datenverbindung wird über die seitliche E-Port-Lite-Schnittstelle hergestellt. Umbauten am Fluggerät sind nicht erforderlich. Der obere E-Port bleibt für weitere Nutzlasten frei.
Wiederverwendbar
Nach einer Auslösung wird das System durch Austausch des Fallschirmpacks wieder einsatzbereit gesetzt. Ein vollständiger Austausch des Geräts ist nicht notwendig, was Stillstandszeiten und Betriebskosten reduziert. Ersatz-Fallschirmpacks sind separat erhältlich.
Ihre Vorteile auf einen Blick
- Automatische Auslösung über DJI PSDK bei Fluglage-Anomalie, Schwerelosigkeit oder überhöhter Sinkgeschwindigkeit
- Manuelle Auslösung jederzeit per Knopfdruck über die Fernsteuerung
- Notstromversorgung hält die Auslösefähigkeit 10 Sekunden nach Ausfall der Bordstromversorgung aufrecht
- RGB-Warnleuchten mit einstellbarer Blitzfrequenz von 1 bis 25 Hz
- Kontrollierte Sinkfahrt mit 4 bis 5,5 m/s bei einer Tragfähigkeit von bis zu 2 kg
- Werkzeugarme Montage mit M3-Rändelschraube über die seitliche E-Port-Lite-Schnittstelle
- Oberer E-Port bleibt für weitere Nutzlasten frei
- Wiederverwendbar durch Austausch des Fallschirmpacks
Einsatzbereiche
- Behörden und Organisationen mit Sicherheitsaufgaben (BOS)
- Dock-basierter, automatisierter Flugbetrieb
- Inspektion von Industrieanlagen und kritischer Infrastruktur
- Vermessung und Kartierung in bebautem Gebiet
- Einsätze in Umgebungen mit erhöhtem Bodenrisiko
Technische Daten
| Installationsmethode | M3-Rändelschraube |
| Installationsschnittstelle | E-Port Lite (seitlich) |
| Tragfähigkeit | bis zu 2 kg |
| Sinkgeschwindigkeit | 4 – 5,5 m/s |
| Auslösemethode | Lage / Schwerelosigkeit / Sinkgeschwindigkeit / Fernsteuerung |
| Warnmethode | RGB-Warnleuchten, Blitzfrequenz 1 – 25 Hz |
| Notstromversorgung | integrierter Li-Ion-Akku |
| Ausdauer bei Stromausfall | 10 Sekunden |
| Betriebstemperatur | −10 °C bis 50 °C |
| Betriebshöhe | 150 bis 4.000 m |
| Abmessungen | 75 x 64 x 44 mm |
| Gewicht | 168 g |
| Wiederverwendbarkeit | ja, nach Austausch des Fallschirmpacks |
| Kompatibilität | DJI Matrice 4D, DJI Matrice 4TD |
Kompatibilität
- DJI Matrice 4D
- DJI Matrice 4TD
Lieferumfang

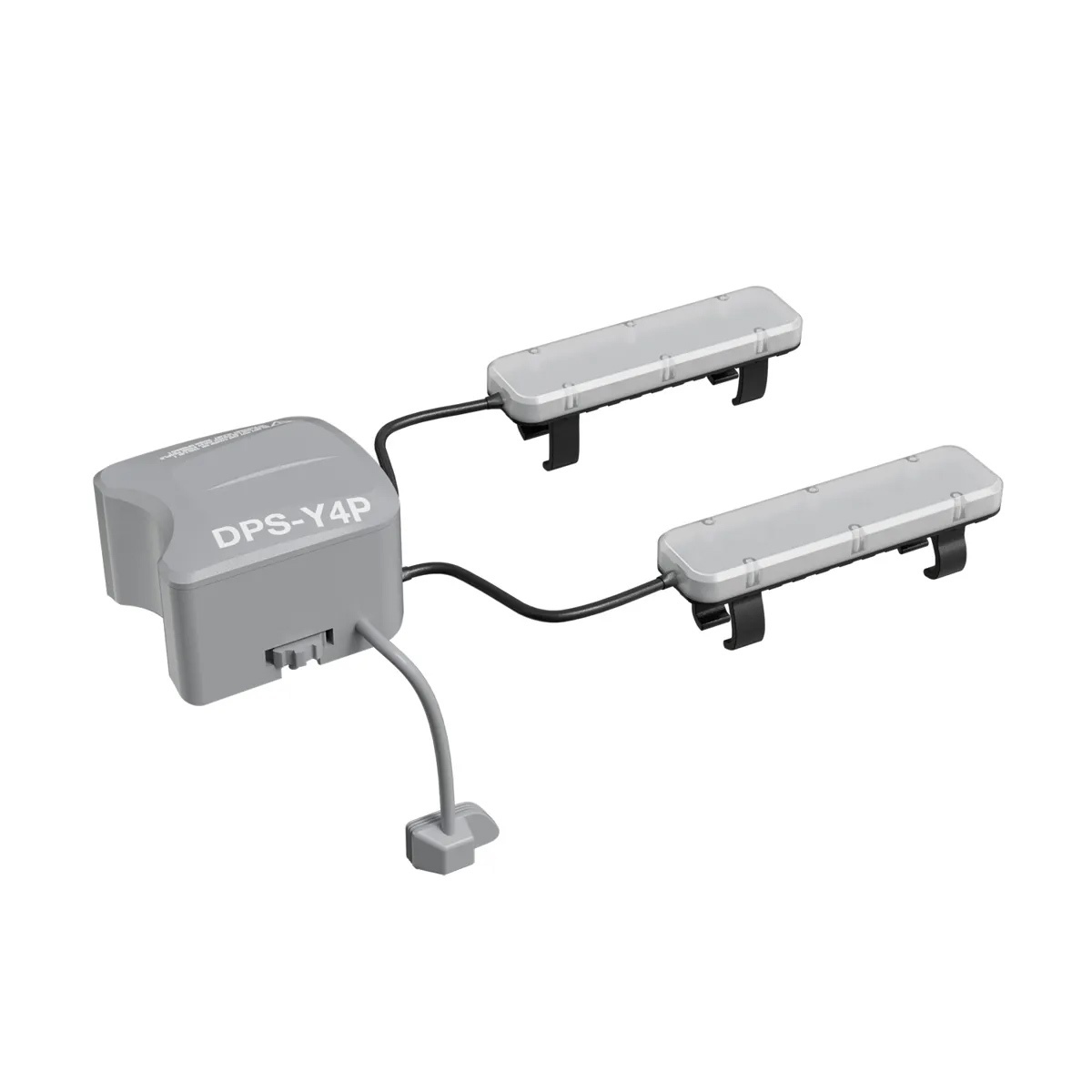

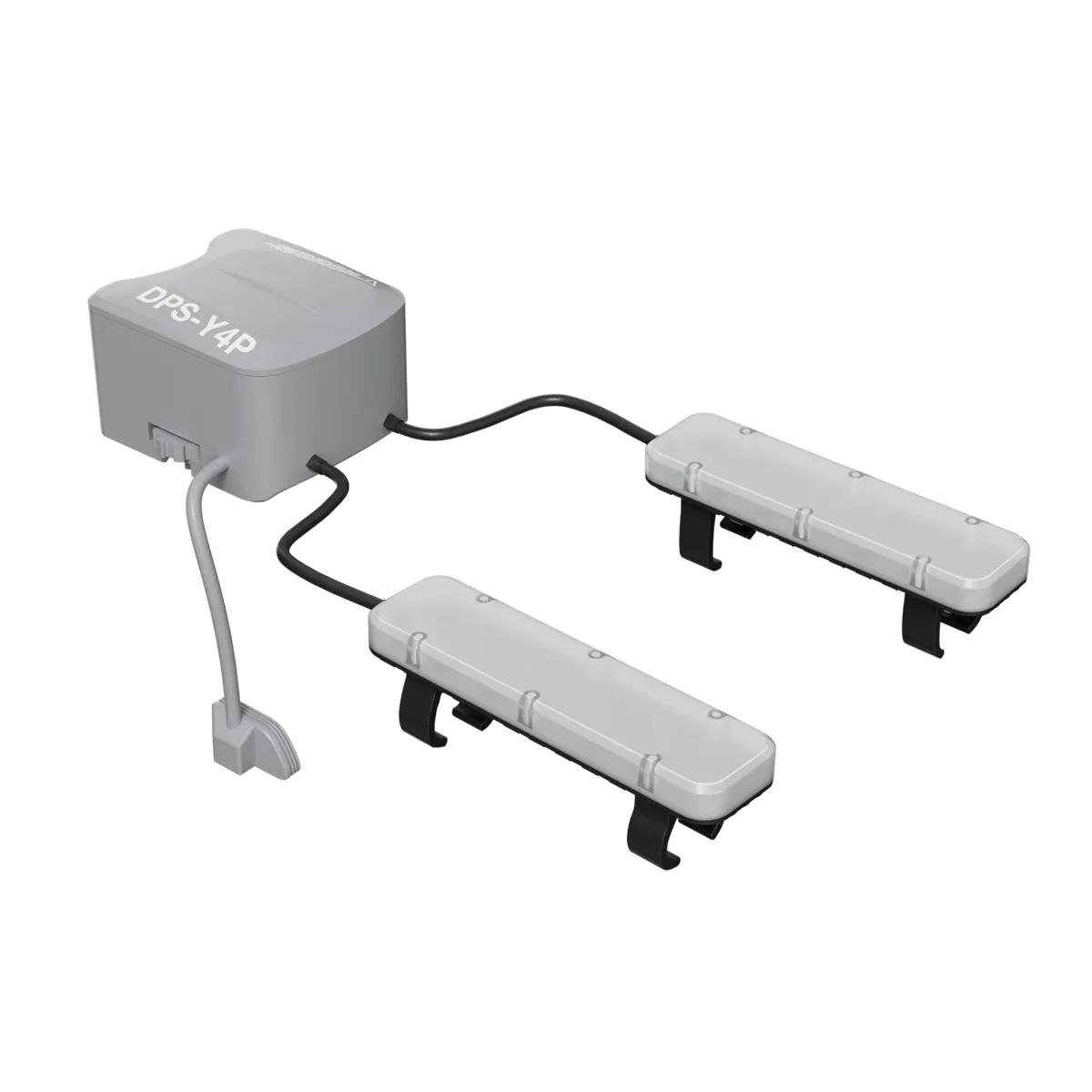

- 1 x Fallschirmmodul mit vorgepacktem Fallschirm
- RGB-Warnleuchten mit Anschlusskabel
- 1 x Sicherungsgurt
- 1 x Transportkoffer
Fluggerät, Fernsteuerung sowie weiteres Zubehör sind nicht im Lieferumfang enthalten. Abgebildetes Zubehör dient der Darstellung der Montagesituation.
Wichtige Hinweise
- Keine Musterzulassung: Für dieses System liegen uns keine Nachweise über eine Zertifizierung nach ASTM F3322 oder eine EASA-Klassifizierung (z. B. C5) vor. Es ist damit nicht ohne Weiteres geeignet, um eine Betriebsgenehmigung nach SORA, STS-01 oder STS-02 zu begründen.
- Kein Ersatz für sichere Flugplanung: Das Fallschirmsystem ist eine risikomindernde Zusatzeinrichtung. Es ersetzt weder eine ordnungsgemäße Flugvorbereitung und Risikobewertung noch die Einhaltung der geltenden Betriebsvorschriften der EU-Drohnenverordnung (VO (EU) 2019/947) und der nationalen Regelungen.
- Flüge über Menschenansammlungen: Der Betrieb über Menschenansammlungen bleibt auch mit Fallschirmsystem genehmigungspflichtig und ist ohne die erforderliche behördliche Betriebsgenehmigung unzulässig.
- Betriebsgrenzen beachten: Eine wirksame Verzögerung setzt eine ausreichende Auslösehöhe voraus. Unterhalb der vom Hersteller angegebenen Mindestauslösehöhe kann sich der Fallschirm nicht vollständig entfalten. Betriebstemperatur, Betriebshöhe und maximale Tragfähigkeit sind einzuhalten.
- Startmasse: Das System belegt 168 g der zulässigen Zuladung. Die maximale Startmasse des Fluggeräts darf auch mit montiertem Fallschirm, Warnleuchten und weiteren Nutzlasten nicht überschritten werden. Die Flugzeit verringert sich durch das Zusatzgewicht.
- Dock-Betrieb: Vor dem Einsatz an einem Dock ist zu prüfen, ob das Fluggerät mit montiertem Modul und Warnleuchten einwandfrei einfährt und die Ladeposition erreicht. Anbauten können die Dock-Kompatibilität beeinträchtigen.
- Wartung und Packen: Der Fallschirm ist gemäß Herstellervorgabe regelmäßig zu prüfen und neu zu packen. Nach jeder Auslösung ist das Fallschirmpack zu ersetzen; ein bereits ausgelöstes System darf nicht ohne Austausch weiterverwendet werden.
- Schnittstellenbelegung: Das System belegt die seitliche E-Port-Lite-Schnittstelle. Weitere Nutzlasten, die denselben Anschluss benötigen, können nicht gleichzeitig betrieben werden. Ein Wechsel im laufenden Betrieb ist nicht möglich; Zubehör muss vor dem Einschalten des Fluggeräts montiert werden.
Alle genannten Marken sind Eigentum der jeweiligen Rechteinhaber. Technische Änderungen, Irrtümer und Abweichungen vorbehalten.
