DP | Drohnen-Fallschirmsystem für DJI Matrice 4D / 4TD
999,00 €
Sofort verfügbar, Lieferzeit: 2-5 Werktage (innerhalb DE)
Gerne erstellen wir Ihnen auch ein individuelles Angebot!

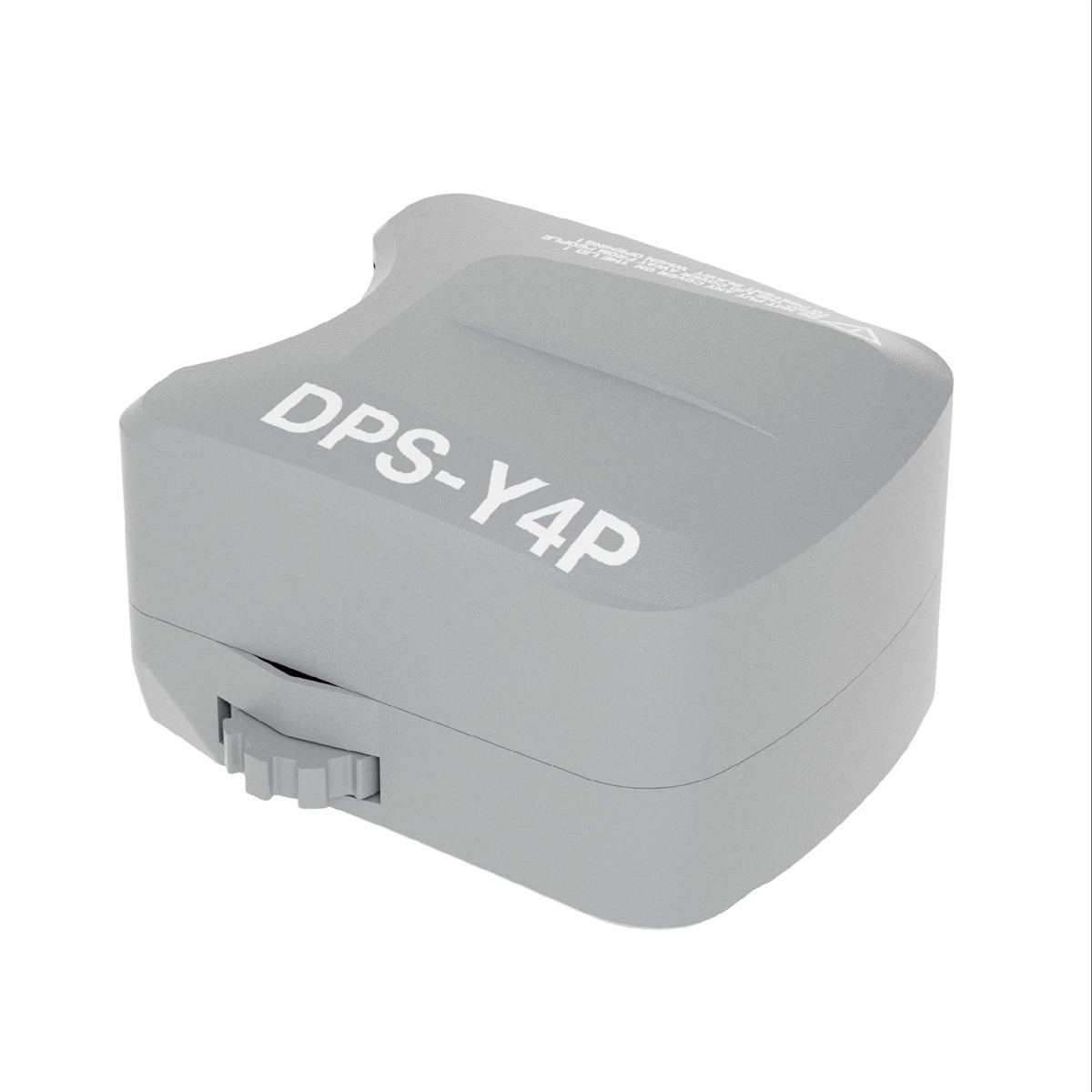

Angebot anfordernDas Drohnen-Fallschirmsystem für die DJI Matrice 4D und Matrice 4TD reduziert die Aufprallenergie des Fluggeräts im Störfall durch eine kontrollierte, verlangsamte Sinkfahrt. Es wird über die seitliche E-Port-Lite-Schnittstelle angebunden und überwacht den Flugzustand dauerhaft über DJI PSDK. Mit Abmessungen von 75 x 64 x 44 mm ist das Modul auf die Dock-Varianten der Matrice-4-Serie ausgelegt. Diese Ausführung umfasst das Fallschirmmodul ohne zusätzliche Warnleuchten.
|
4 – 5,5 m/s
Sinkgeschwindigkeit
|
2 kg
Tragfähigkeit
|
10 Sekunden
Notstrom-Reserve
|
Redundant und sicher
Das auf DJI PSDK basierende System ermöglicht eine tiefgreifende Integration zwischen Fluggerät und Fallschirm. Es überwacht den Flugzustand in Echtzeit, erkennt Flugfehler und löst die Fallschirmöffnung bei kritischen Ereignissen automatisch aus. Als Auslösekriterien dienen Fluglage, Schwerelosigkeit und Sinkgeschwindigkeit. Der Fallschirmauslöser auf der Fernsteuerung ermöglicht zusätzlich die Auslösung per Knopfdruck. Eine integrierte Notstromversorgung hält die Auslösefähigkeit nach dem Abschalten oder Ausfall des Fluggeräts für 10 Sekunden aufrecht.
Propellerstopp vor der Entfaltung
Erkennt das System einen kritischen Flugzustand, stoppt es zunächst die Propeller und löst erst danach den Fallschirm aus. Das verhindert, dass drehende Propeller die Leinen oder die Kappe beschädigen, und ist Voraussetzung für eine zuverlässige Entfaltung.
Kontrollierte Sinkfahrt
Nach der Auslösung sinkt das Fluggerät mit 4 bis 5,5 m/s zu Boden. Das System ist für eine Tragfähigkeit von bis zu 2 kg ausgelegt und deckt damit die Startmasse der Matrice 4D und 4TD inklusive Zuladung ab.
Montage und Schnittstelle
Die Befestigung erfolgt mit einer M3-Rändelschraube; die Strom- und Datenverbindung wird über die seitliche E-Port-Lite-Schnittstelle hergestellt. Ein Vorbereitungskit oder Umbauten am Fluggerät sind nicht erforderlich. Der obere E-Port bleibt für weitere Nutzlasten wie Lautsprecher oder Scheinwerfer frei.
Wiederverwendbar
Nach einer Auslösung wird das System durch Austausch des Fallschirmpacks wieder einsatzbereit gesetzt. Das Pack enthält den vorgefalteten Fallschirm samt Ausstossmittel und wird mit drei M2-Schrauben befestigt. Ein vollständiger Austausch des Geräts ist nicht notwendig, was Stillstandszeiten und Betriebskosten reduziert. Ersatz-Fallschirmpacks sind separat erhältlich.
Ihre Vorteile auf einen Blick
- Automatische Auslösung über DJI PSDK bei Fluglage-Anomalie, Schwerelosigkeit oder überhöhter Sinkgeschwindigkeit
- Manuelle Auslösung jederzeit per Knopfdruck über die Fernsteuerung
- Propellerstopp vor der Schirmentfaltung
- Notstromversorgung hält die Auslösefähigkeit 10 Sekunden nach Ausfall der Bordstromversorgung aufrecht
- Kontrollierte Sinkfahrt mit 4 bis 5,5 m/s bei einer Tragfähigkeit von bis zu 2 kg
- Werkzeugarme Montage mit M3-Rändelschraube über die seitliche E-Port-Lite-Schnittstelle
- Oberer E-Port bleibt für weitere Nutzlasten frei
- Wiederverwendbar durch Austausch des Fallschirmpacks
Einsatzbereiche
- Behörden und Organisationen mit Sicherheitsaufgaben (BOS)
- Dock-basierter, automatisierter Flugbetrieb
- Inspektion von Industrieanlagen und kritischer Infrastruktur
- Vermessung und Kartierung in bebautem Gebiet
- Einsätze in Umgebungen mit erhöhtem Bodenrisiko
Technische Daten
| Installationsmethode | M3-Rändelschraube |
| Installationsschnittstelle | E-Port Lite (seitlich) |
| Tragfähigkeit | bis zu 2 kg |
| Sinkgeschwindigkeit | 4 – 5,5 m/s |
| Auslösemethode | Lage / Schwerelosigkeit / Sinkgeschwindigkeit / Fernsteuerung |
| Ausdauer bei Stromausfall | 10 Sekunden |
| Betriebstemperatur | −10 °C bis 50 °C |
| Betriebshöhe | −150 bis 4.000 m |
| Abmessungen | 75 x 64 x 44 mm |
| Wiederverwendbarkeit | ja, nach Austausch des Fallschirmpacks |
| Kompatibilität | DJI Matrice 4D, DJI Matrice 4TD |
Kompatibilität
- DJI Matrice 4D
- DJI Matrice 4TD
Lieferumfang
- 1 x Fallschirmmodul mit vorgepacktem Fallschirm

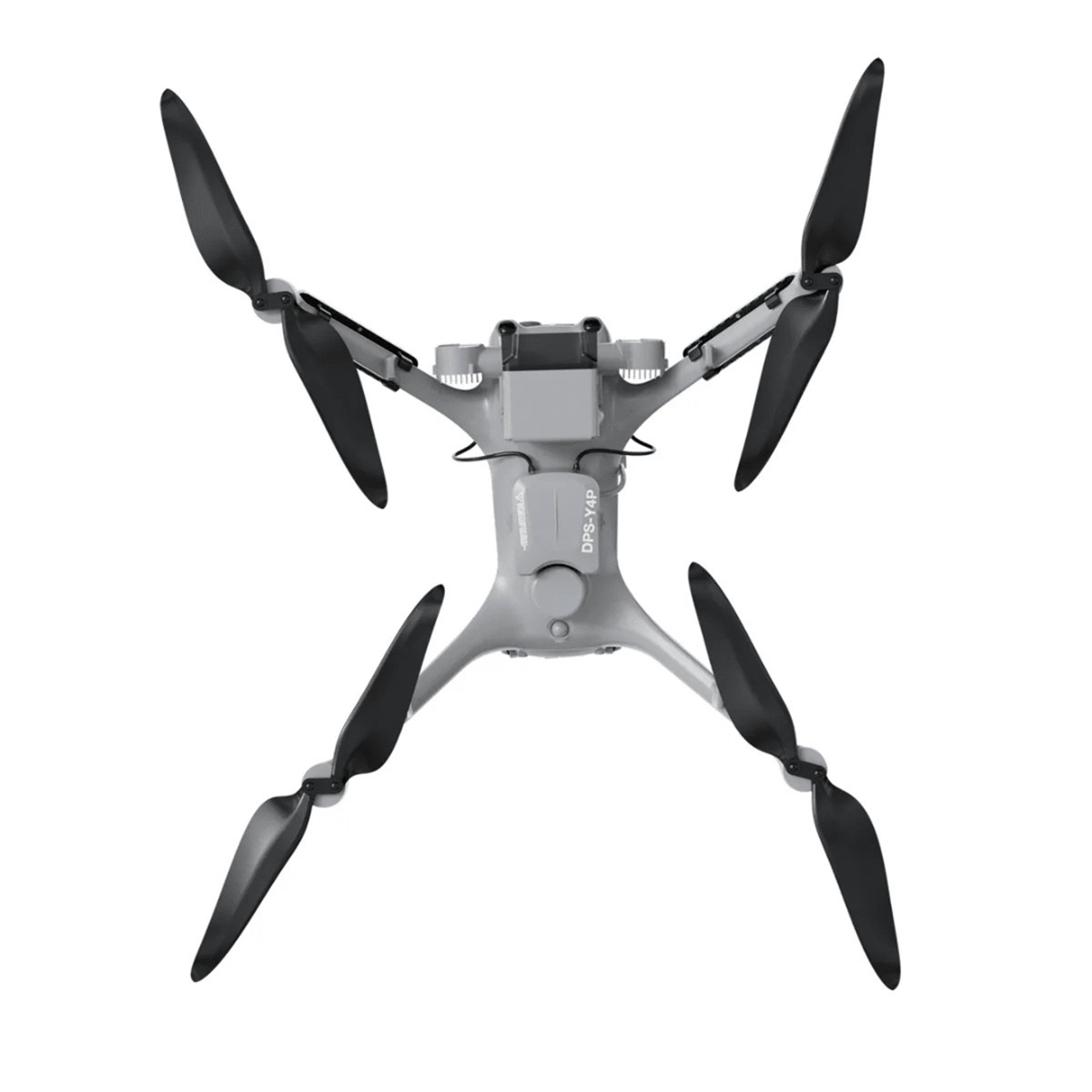

Warnleuchten, Fluggerät, Fernsteuerung sowie weiteres Zubehör sind nicht im Lieferumfang enthalten. Abgebildetes Zubehör dient der Darstellung der Montagesituation.
Wichtige Hinweise
- Keine Musterzulassung: Für dieses System liegen uns keine Nachweise über eine Zertifizierung nach ASTM F3322 oder eine EASA-Klassifizierung (z. B. C5) vor. Es ist damit nicht ohne Weiteres geeignet, um eine Betriebsgenehmigung nach SORA, STS-01 oder STS-02 zu begründen.
- Kein Ersatz für sichere Flugplanung: Das Fallschirmsystem ist eine risikomindernde Zusatzeinrichtung. Es ersetzt weder eine ordnungsgemäße Flugvorbereitung und Risikobewertung noch die Einhaltung der geltenden Betriebsvorschriften der EU-Drohnenverordnung (VO (EU) 2019/947) und der nationalen Regelungen.
- Flüge über Menschenansammlungen: Der Betrieb über Menschenansammlungen bleibt auch mit Fallschirmsystem genehmigungspflichtig und ist ohne die erforderliche behördliche Betriebsgenehmigung unzulässig.
- Betriebsgrenzen beachten: Eine wirksame Verzögerung setzt eine ausreichende Auslösehöhe voraus. Unterhalb der vom Hersteller angegebenen Mindestauslösehöhe kann sich der Fallschirm nicht vollständig entfalten. Betriebstemperatur, Betriebshöhe und maximale Tragfähigkeit sind einzuhalten.
- Startmasse: Das System belegt einen Teil der zulässigen Zuladung. Die maximale Startmasse des Fluggeräts darf auch mit montiertem Fallschirm und weiteren Nutzlasten nicht überschritten werden. Die Flugzeit verringert sich durch das Zusatzgewicht.
- Dock-Betrieb: Vor dem Einsatz an einem Dock ist zu prüfen, ob das Fluggerät mit montiertem Modul einwandfrei einfährt und die Ladeposition erreicht. Anbauten können die Dock-Kompatibilität beeinträchtigen.
- Wartung und Packen: Der Fallschirm ist gemäß Herstellervorgabe regelmäßig zu prüfen und neu zu packen. Nach jeder Auslösung ist das Fallschirmpack zu ersetzen; ein bereits ausgelöstes System darf nicht ohne Austausch weiterverwendet werden.
- Schnittstellenbelegung: Das System belegt die seitliche E-Port-Lite-Schnittstelle. Weitere Nutzlasten, die denselben Anschluss benötigen, können nicht gleichzeitig betrieben werden. Ein Wechsel im laufenden Betrieb ist nicht möglich; Zubehör muss vor dem Einschalten des Fluggeräts montiert werden.
Alle genannten Marken sind Eigentum der jeweiligen Rechteinhaber. Technische Änderungen, Irrtümer und Abweichungen vorbehalten.
