Flybotix | ASIO X Inspektionsdrohne für enge Räume

Flybotix ASIO X - die komplette Inspektionslösung für enge Räume.

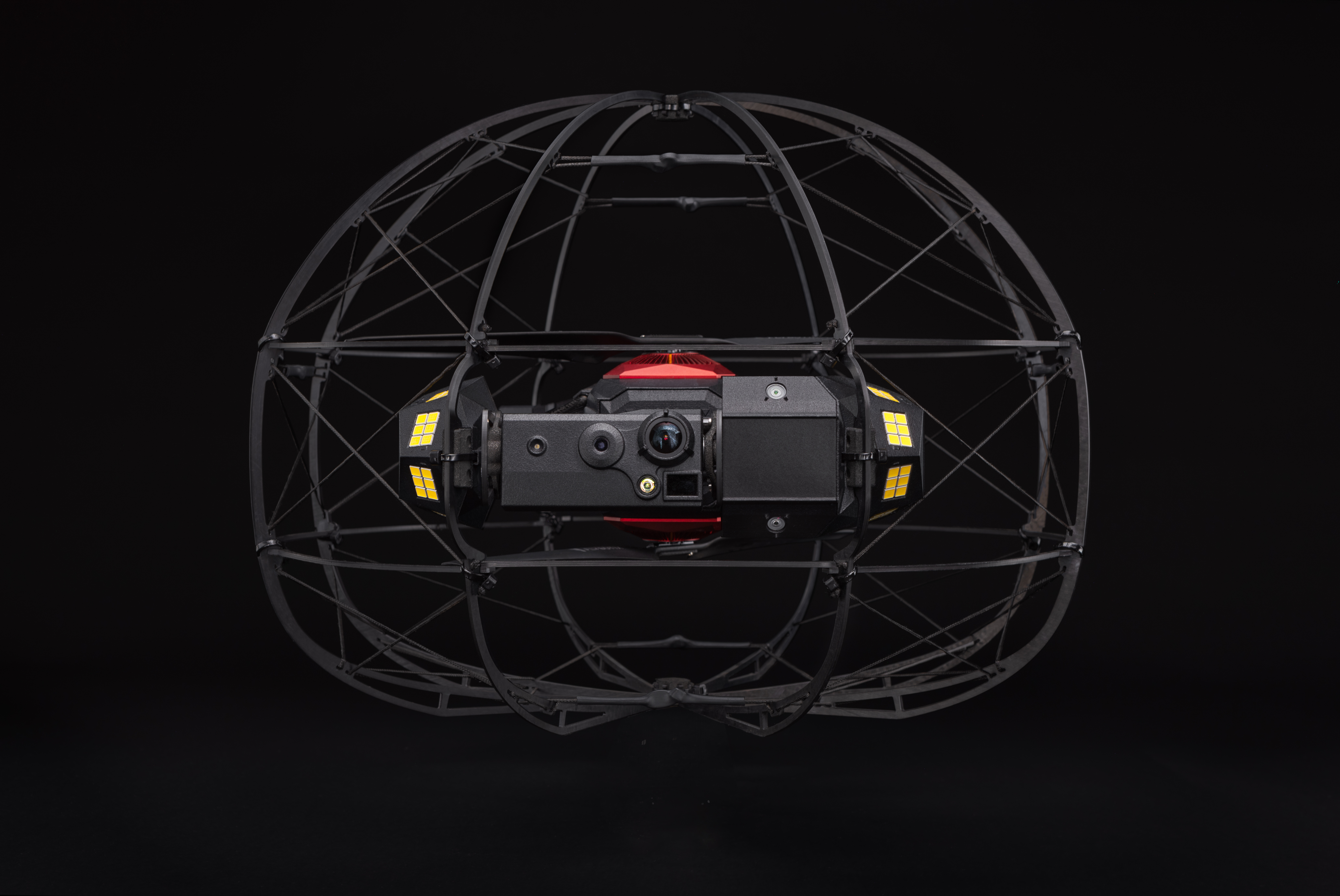

Der ASIO X wurde entwickelt, um besonders einfach und intuitiv geflogen zu werden. Die benutzerfreundliche Steuerung und die übersichtliche Benutzeroberfläche sorgen für ein hervorragendes Flugerlebnis, auch in anspruchsvollen Umgebungen. Unterstützt wird dies durch verschiedene Flugmodi. Die Drohne ist mit einem robusten Käfig ausgestattet, der sie zuverlässig vor Kollisionen und Schäden schützt.

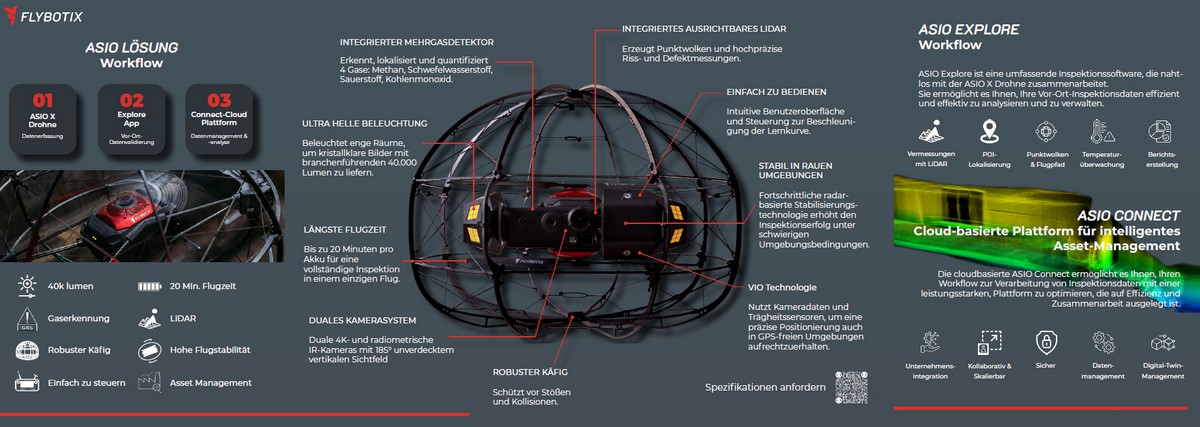

Highlights

• ULTRA HELLE BELEUCHTUNG
  Beleuchtet enge Räume, um kristallklare Bilder mit branchenführenden 40.000 Lumen zu liefern.
• INTEGRIERTER MEHRGASDETEKTOR
  Erkennt, lokalisiert und quantifiziert 4 Gase: Methan, Schwefelwasserstoff, Sauerstoff, Kohlenmonoxid.
• INTEGRIERTES AUSRICHTBARES LIDAR
  Erzeugt Punktwolken und hochpräzise Riss- und Defektmessungen.
• DUALES KAMERASYSTEM
  Duale 4K- und radiometrische IR-Kameras mit 185° unverdecktem vertikalen Sichtfeld
• VIO TECHNOLOGIE
  Nutzt Kameradaten und Trägheitssensoren, um eine präzise Positionierung auch in GPS-freien Umgebungen aufrechtzuerhalten.

Lieferumfang

1x ASIO X Drohneneinheit
1x ASIO FlyStation

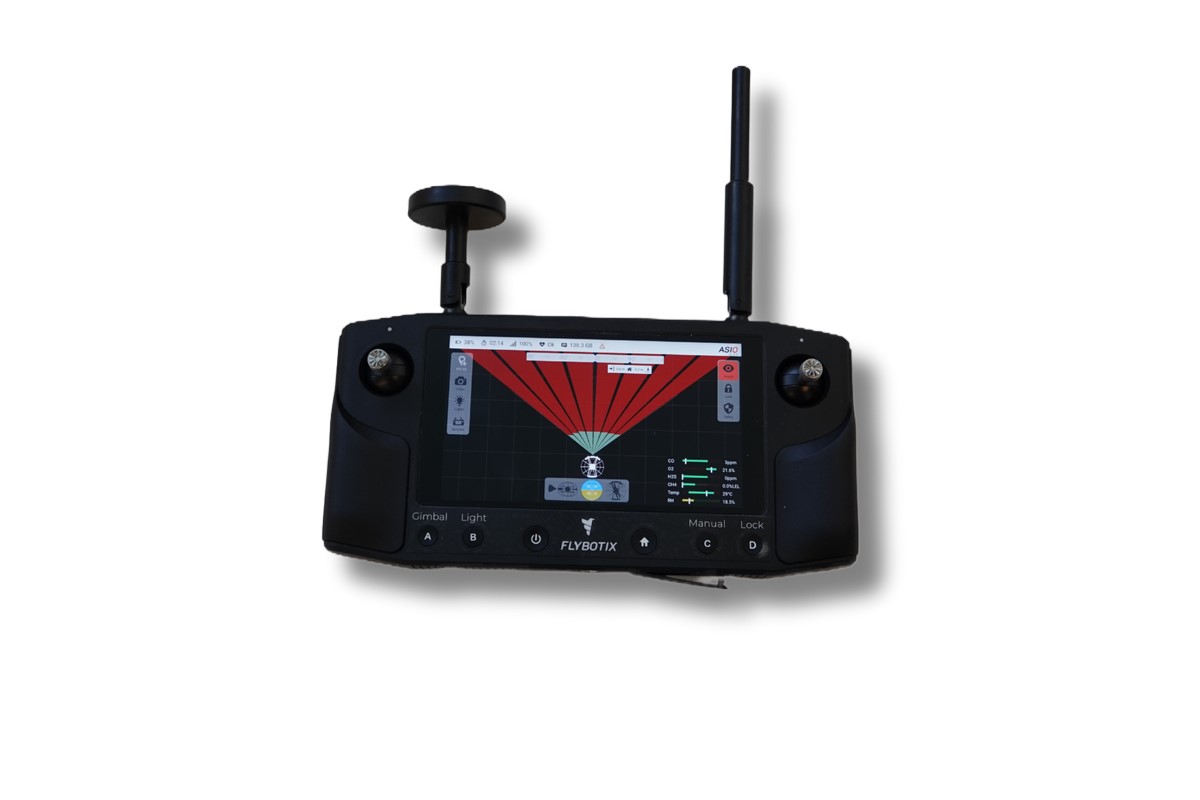

1x 2.4 GHz Fernsteuerung
2x 256GB microSD Card (U3)
2x Ersatzpropeller
6x ASIO Akkus +Taschen
1x ASIO Akkuladegerät
1x Werkzeuge
1x Sicherheitsweste
1x Transportbox
1x ASIO Explore Software
12 Monate Garantie

Weiteres Zubehör auf Anfrage !

Technische Daten

- Drohne ASIO X:

Konfiguration: Zwei koaxiale Propeller Flugzeit Bis zu 20 Minuten
Motoren: 2 bürstenlose Motoren (maxon-Motoren aus der Schweiz)
Propeller: Zwei Propeller, Ø 13”
Neigungssystem: Patentiertes elektromagnetisches Neigungssystem (ohne Taumelscheibe, ohne Servomotor)
Höchstgeschwindigkeit: Unterstützt: 1 m/s (3,2 ft/s)
Manuell: 5 m/s (23 ft/s)
Navigations-LEDs 2: rot (Backbord), grün (Steuerbord) Beleuchtungs-LEDs 8 Panels
Abmessungen: L425 mm, H305 mm, B406 mm, Ø459 mm
Windgeschwindigkeitsbeständigkeit: Bis zu 3 m/s (10 ft/s)
Nutzlastsensoren Im Gimbal:
1x RGB-4K-Kamera,
1x IR-Kamera
1x 3D-Time-of-Flight
(ToF)-Lidar
In der Drohne:
1x Radar
4x Gassensoren
2x Global-Shutter-Kamera
Gimbal-Neigung: 180° (±90°)
Materialien: Kohlefaserverbundwerkstoffe, Aluminium,Thermoplaste
Sensoren: 2x IMUs (hochwertig + Fallback), 1x Magnetometer, 1x Barometer, 6x Abstandssensoren, 4 x optische Flusssensoren, 1x Radar, 2x Global Shutter-Kameras (VIO)
Betriebstemperatur: 0 °C bis 40 °C
Betriebsfrequenzen: 2,4 GHz ISM-Band: 2402 – 2472 MHz
Masse: 1,150 kg (2,53 lbs) EIRP EU: < 20 dBm / USA: < 23 dBm
Geräuschpegel: 80 dBA bei 1 m (3,2 ft) – 66 dBA bei 10 m (32,8 ft) Schutz Staub- und Spritzwasserschutz: Entwickelt für IP42
Steuerungsalgorithmen: Flug-/Positionsstabilisierung (6DoF), Höhenfixierung, Röhrenfixierung, Wiederherstellung, Zurückspulen, Autolandung, Wandfixierung
(in Kürze verfügbar)
Zertifizierungen: CE, FCC
LED-Intensität: Bis zu 40.000 Lumen
Datenspeicherung: Integrierte SD-Karte (FAT32-Format, 256 GB, min. U3)

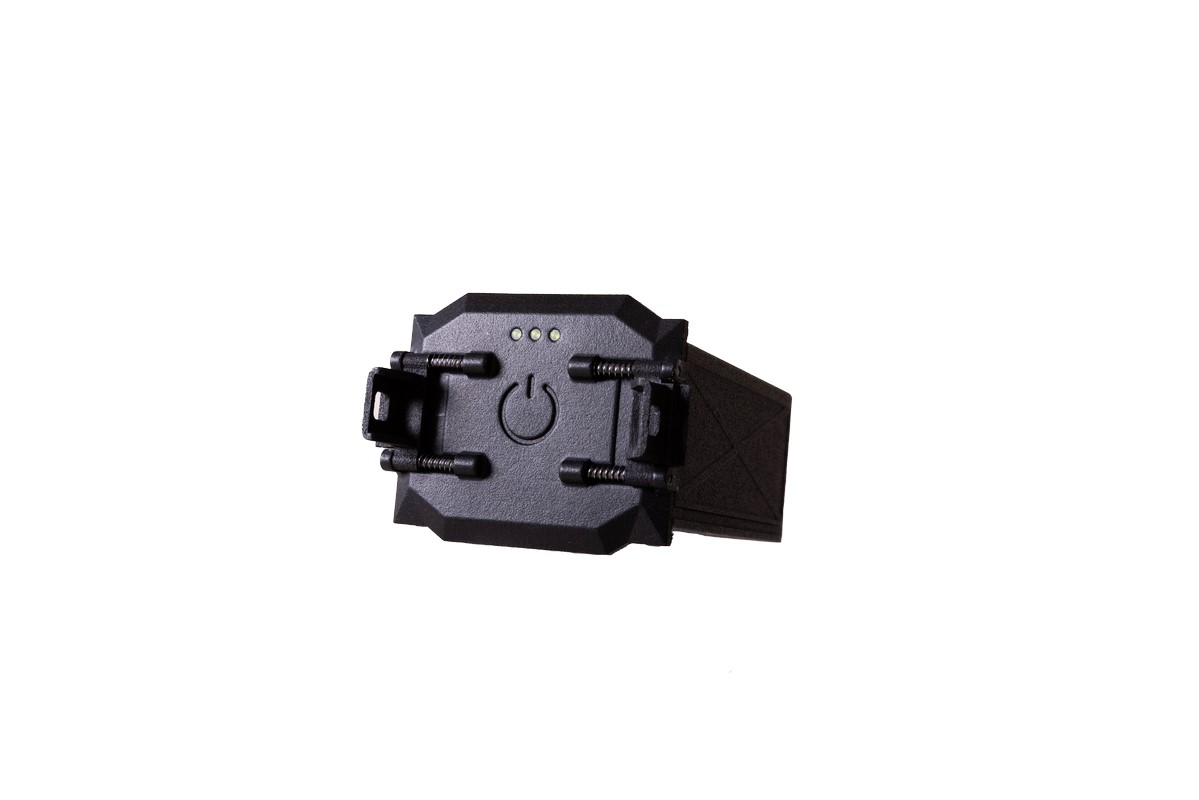

- Akku Pack:

Batterietyp: Lithium-Polymer (LiPo)
Nennspannung: 19 V
Lebensdauer: 100 Ladezyklen
Energie: 74,1 Wh
Kapazität: 3900 mAh
Flugzeugtransport: Zugelassen für Handgepäck
Ladezeit: 1,10 h (100 %), 40 min (80 %)
Lagertemperatur: -25 °C bis 35 °C
Sicherheitstransporttasche: Ja
Typ: Smart Battery
Zertifizierung: CE / FCC / UN38.3

- RGB Kamera:

Sensortyp: Sony CMOS Rolling Shutter
Sensorgröße: 1/2,3 Zoll
Tiefenschärfe: 30 cm (1 ft) bis unendlich
Sensorauflösung: 12,3 MP Auflösung von Standbildern 4K Sichtfeld 153° diagonal, 121° horizontal
Videoaufzeichnung: Full HD, 30 fps Videostreaming HD (720p), 30 fps Effektive Auflösung 0,2 mm bei 30 cm (1 ft)
Formate: Full HD, 30 fps

- IR Kamera

Sensortyp: FLIR Lepton 3.5 (radiometrisch)
Empfindlichkeit: <50 mK Datenaufzeichnung MP4-Video, 9 fps
Sensorauflösung: 160 x 120 px Wellenlänge 8 μm bis 14 μm Sichtfeld 71° diagonal, 57° horizontal
Temperaturbereich: -10 °C bis 400 °C

- Beleuchtungs LEDs

Maximale Leuchtkraft: 40.000 Lumen LED-Lichttemperatur 4000 K, CRI 70
Nennleistung: 2 x 15 W (entspricht 3 min Flugzeit)
Dimmbar: 0–100 % (Stufen > 20 % Zeitverkürzung) bei 100 % im Strobe-Modus verfügbar)
Ausrichtung: Links/rechts/vorne oben/unten (per Software dimmbar)

- VIO Kameras

VIO-Kameratyp (2x): Global Shutter RGB
Auflösung: Bis zu 1280 x 800 px
Sichtfeld: 150° diagonal, 127° horizontal, 172° D x 127° H kombiniert

- 3D LIDAR

3D-LiDar-Sichtfeld: 106° x 86°
3D-LiDar-Aufzeichnung: 5 fps / ~200 000 pps
3D-LiDar-Reichweite: 0,1–7 m

- GAS Sensoren

Gasmessung: Sauerstoff (O2)

• Erfassungsbereich: 0 ~ 25% Vol.
• Auflösung: 0,1%
• Genauigkeit: ± 0,5 % des Messwerts O2
• CSE-Klasse 1 Grenzwerte Standard-Alarmeinstellungen: >19,5 ~ <= 23,5%

Gasmessung Methan (CH4)

• Erfassungsbereich: 0 bis 100 % LEL (oder) 0 bis 5 % Vol. CH4
• Auflösung: 0,01% LEL
• Genauigkeit: ± 5 % des Messwerts
• CSE-Klasse 1 Grenzwerte Standard-Alarmeinstellungen: <= 20 % UEG (HC) oder 1 % Vol. CH4

Schwefelwasserstoff (H2S)

• Erfassungsbereich: 0 ~ 200 ppm
• Auflösung: 0,1 ppm
• Genauigkeit: ± 5 % des Messwerts
• CSE-Klasse 1 Grenzwerte Standard-Alarmeinstellungen: < 5 ppm

Kohlenmonoxid (CO)

• Erfassungsbereich: 0 ~ 1000 ppm
• Auflösung: 0,1 ppm
• Genauigkeit: ± 5 % des Messwerts
• CSE-Klasse 1 Grenzwerte Standard-Alarmeinstellungen: < 25 ppm

Thermo-Hygrometer

• Umgebung: Temperatur
• Erfassungsbereich: -20 °C ~ +85 °C
• Auflösung: 0,01°C
• Empfindlichkeit: /
• Genauigkeit: ± 0,5 °C

• Umgebung: Relative Luftfeuchtigkeit
• Erfassungsbereich: 20 % bis 80 % rH
• Auflösung:0,01%
• Empfindlichkeit: 0,004 % rH/LSB
• Genauigkeit: ± 3,5 % rH

Transportkoffer

• Abmessungen: 66x54x39 cm
• Material: Kunststoff
• Leergewicht: 11,5 Kg
• Gesamtgewicht: 16 Kg
