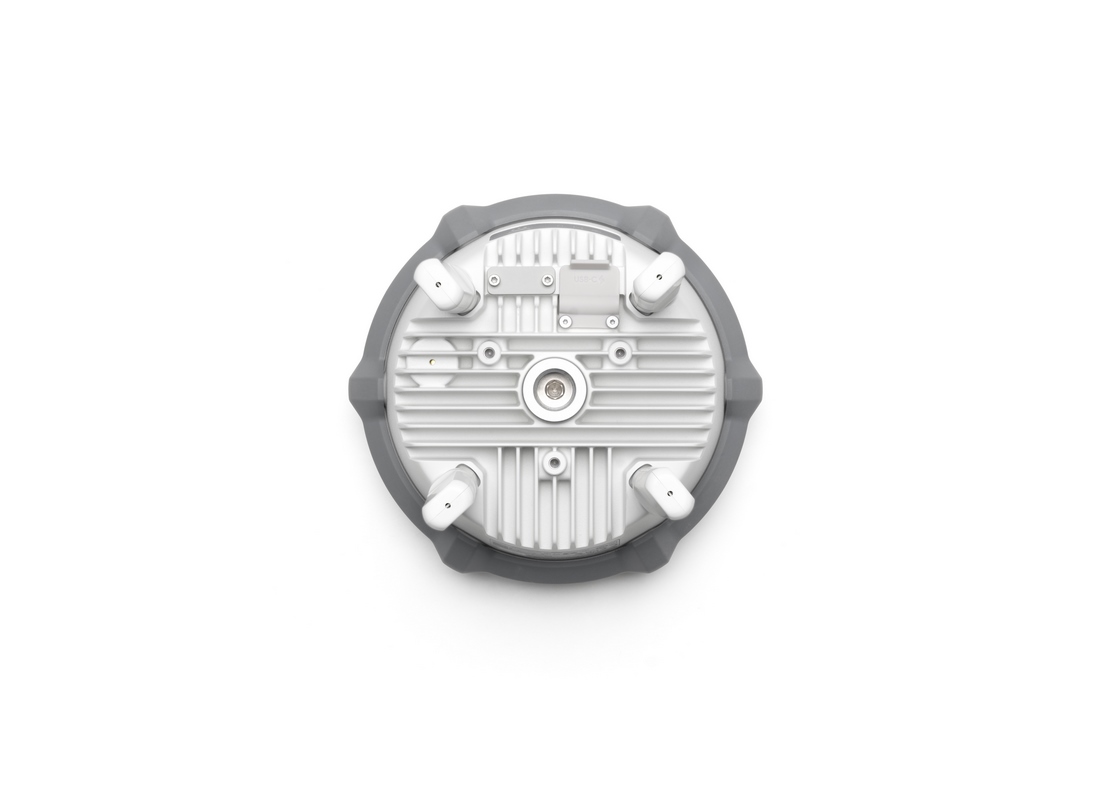

DJI D-RTK 3 Multifunktionsstation

Die neue D-RTK 3 Multifunktionsstation enthält leistungsstarke Antennen und Empfängermodule, die Daten von wichtigen globalen Satellitennavigationssystemen verfolgen und auflösen können. Sie unterstützt mehrere Datenübertragungsverbindungen und kann die Position und Ausrichtung des Geräts durch seine integrierte leistungsstarke Trägheitsmesseinheit analysieren. Mit diesen herausragenden Funktionen kann sie als Basisstation verwendet werden, um mehrere Drohnen gleichzeitig zentimetergenau zu positionieren oder die Betriebsreichweite von Drohnen im Relaisstationsmodus zu erweitern. Zusätzlich bietet der neue Roverstationsmodus in Kombination mit der DJI ENTERPRISE-App und DJI Terra eine Komplettlösung für hochpräzise Vermessungsanwendungen in der Luft.

Highlights

Als Basisstation zur zentimetergenauen Positionierung mehrerer Drohnen gleichzeitig oder als Relaisstation zur Erweiterung der Drohnenreichweite.

Hinweis

1. Die Messgenauigkeit hängt von verschiedenen Faktoren ab. Dieser Wert wird unter normalen Bedingungen mit ungehinderter Sicht, guter Satellitenverteilung, geringer ionosphärischer Aktivität und ohne elektromagnetische Störungen oder Mehrwegeffekten ermittelt.

2. Intensive Vibrationen und schnelle Drehungen können die Genauigkeit der Trägheitsmesseinheit beeinflussen.

3. Die Relaisstation sollte an einem hohen Standort ohne Hindernisse aufgestellt werden, um eine klare Kommunikation zwischen der Fernsteuerung und dem Fluggerät zu gewährleisten.

4. Gemessen in einer Außenumgebung ohne Hindernisse und Interferenzen. Die obigen Daten zeigen für jeden Standard die größte Kommunikationsreichweite von Flügen in eine Richtung ohne Rückflug. Beachten Sie während des Flugs immer die Warnmeldungen zur Rückkehrfunktion in der App.

5. Stellen Sie sicher, dass alle Gummistopfen-Schnittstellen am Gehäuse korrekt montiert sind.

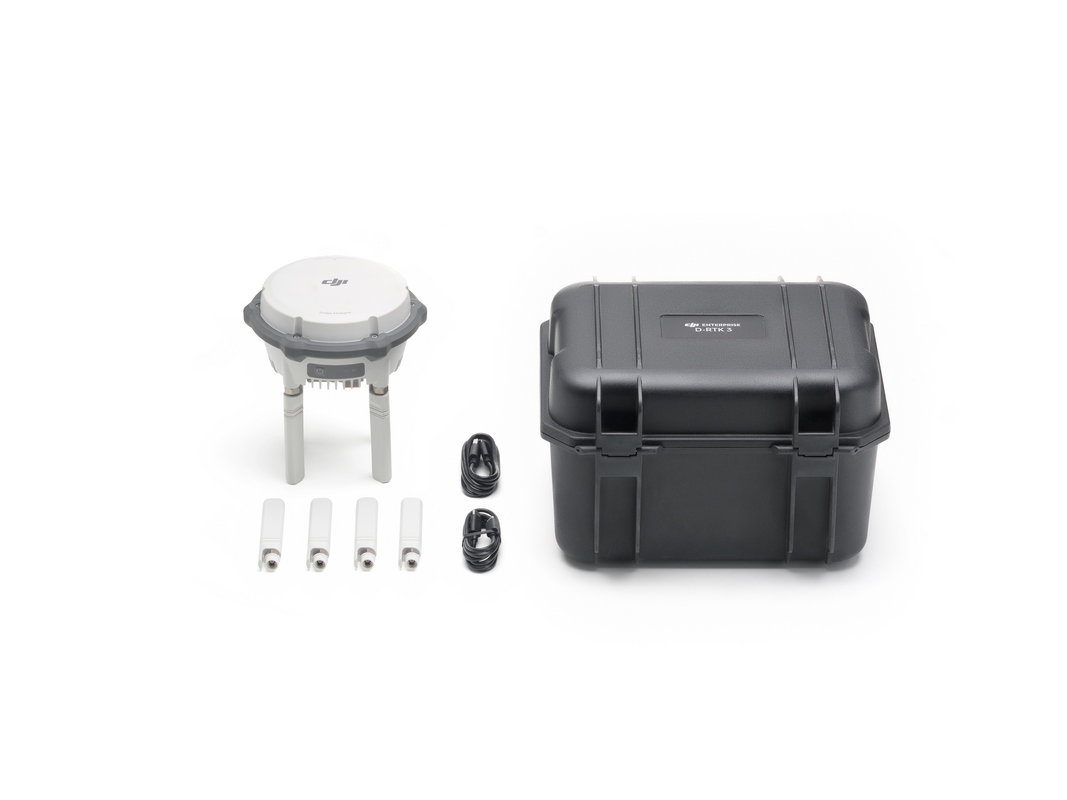

Lieferumfang:
1x D-RTK 3 Multifunktionsstation

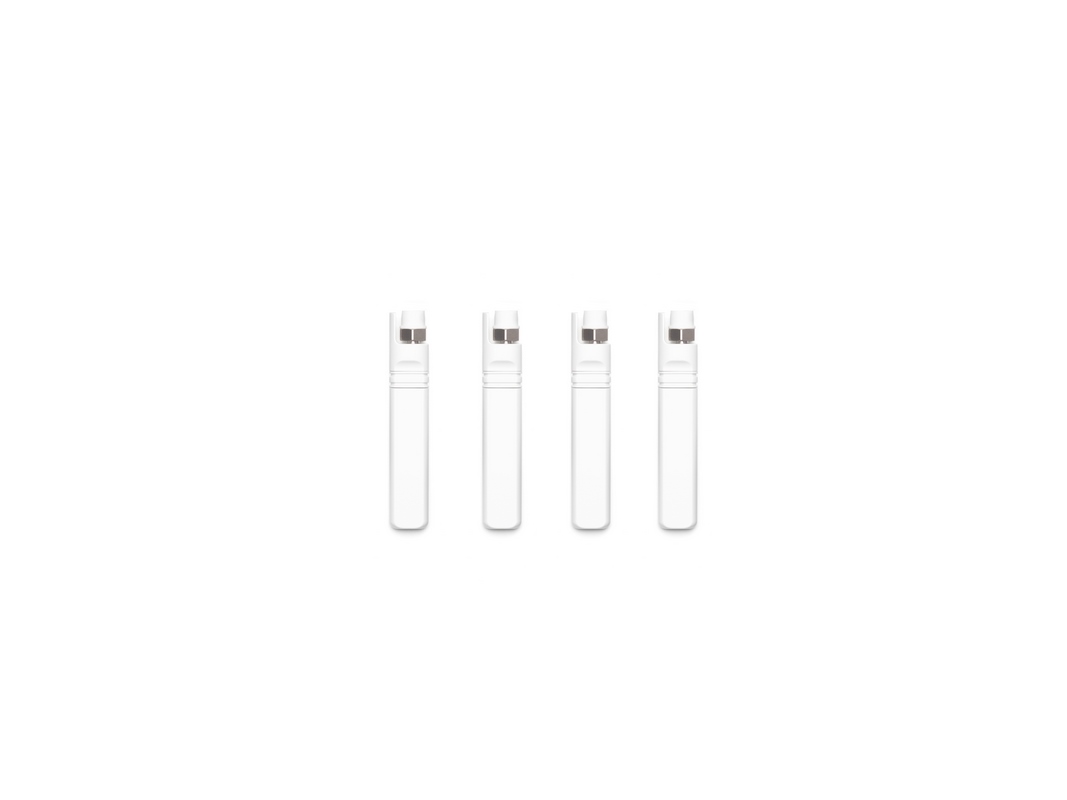

4x Ersatz-OcuSync-Richtantennen
1x USB-A- auf USB-C-Kabel.

Technische Daten

GNSS-Frequenz

GPS: L1C/A, L2C, L5

BDS: B1I, B2I, B3I, B1C, B2a, B2b

Galileo: E1, E5a, E5b, E6

GLONASS: L1, L2

QZSS: L1C/A, L2C, L5

L-Band

Genauigkeit Modus „Roverstation“

Statische Messung

Horizontal: 0,8 cm + 1 ppm (RMS)

Vertikal: 1,5 cm + 1 ppm (RMS)

Neigungsmessung

Winkelbereich: 0° bis 60°

Horizontal: 8 mm + 0,7 mm/Neigung (Genauigkeit < 2 cm innerhalb von 30°)

Max. Übertragungsabstand (im Relaisstationsmodus, unbehindert, störungsfrei)

FCC:

15 km zwischen Fluggerät und Relaisstation

1 km zwischen Relaisstation und Fernsteuerung

SRRC:

12 km zwischen Fluggerät und Relaisstation

1 km zwischen Relaisstation und Fernsteuerung

CE:

8 km zwischen Fluggerät und Relaisstation

300 m zwischen Relaisstation und Fernsteuerung

Schutzart: IP67 (nur Station)

Durchmesser: 163 × 89 mm (ohne OcuSync-Richtantennen)

Gewicht: 1,26 kg
